遠程io和分布式io的區別

一、前言

在工業自動化和控制系統中，分布式io和遠程io作為兩種常見的IO技術，各自具有獨特的特點和優勢，以下對遠程io和分布式io進行詳細比較，以明確它們之間的區別。

二、位置范圍與連接方式

1、遠程io

1. 遠程io模塊通常安裝在遠離PLC或主控制器或上位機的位置，可能跨越較遠的地理空間或位于不同的物理位置。
2. 連線不涉及現場總線，直接通過硬接線連接傳感器和執行器，通過長距離通信線路或無線通信技術與主控制器進行通信，實現遠程數據cai ji 和控制。

1. 分布式io

1. 分布式io模塊分布在系統中的各個位置，通常在100米以內，通過繼電器連接時可達到500米，靠近設備和執行器，與附近的設備和執行器形成一個整體。
2. 有時也稱為開放式IO，一般支持不同種類的現場總線，如Profinet、PROFIBUS、MODBUS等，這使得分布式io能夠與其他設備和系統進行數據交換和通信，實現多級別的集成和協同工作。

三、功能特性與傳輸反應速度

1、遠程io

1. 減少了大量的電纜鋪設工作，降低了材料成本和安裝時間。
2. 提高了系統的靈活度，可以根據實際需要靈活地部署模塊，易于擴展或調整系統配置。
3. 增強了抗干擾能力，因?yàn)榭梢赃h(yuǎn)離電磁干擾源安裝，有助于提高信號傳輸?shù)目煽啃浴?/li>
4. 但由于距離較遠，其傳輸反應速度相對較慢，可能會影響到控制系統的實時性和響應速度。

1. 分布式io

1. 由于靠近設備和執行器，其傳輸反應速度通常比遠程io更快，能夠更快地響應設備和執行器的狀態變化，并實時將數據傳輸?shù)娇刂葡到y(tǒng)中。
2. 具有可靠度高、價格優惠、設置容易等特性。
3. 每個分布式io模塊負責特定的輸入和輸出任務，通過統一的接口與其他設備和系統進行通信，這使得分布式io具有更好的可擴展性和可維護性。

雖然分布式io與執行器距離較近，但在布線受限的復雜環境、或需要cai ji 移動設備數據的情況下，采用無線通訊就可以擺脫線纜羈絆。

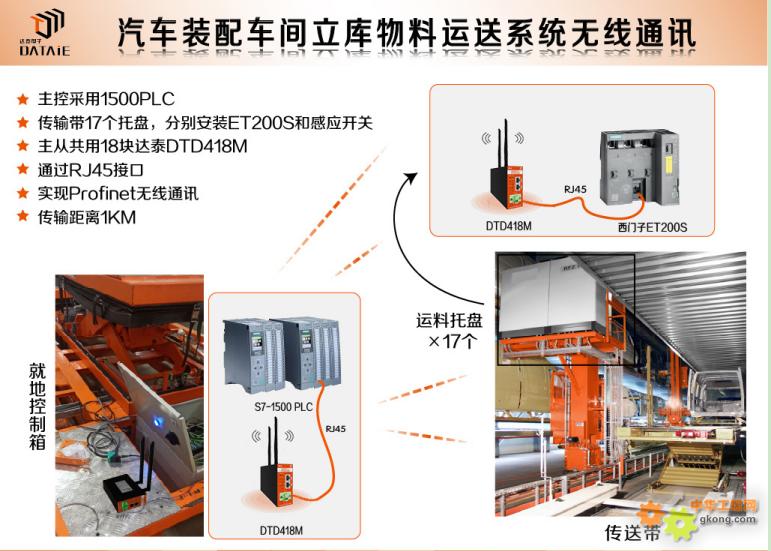

比亞迪某廠區裝配車間的物料傳送帶上有17個托盤，每個托盤分別裝有一塊ET200S西門子I/O模塊及傳感器。由于傳送帶運送物料為持續移動裝置，不方便布線，因此在控制柜S7-1500 PLC及17個托盤的ET200S西門子I/O模塊端分別安裝一塊達泰DTD418MB西門子PLC無線通訊終端，即可以實現控制柜與17個托盤之間物料運送信息無線傳輸，完成控制柜內S7-1500 PLC與傳送帶托盤ET200S的無線數據交互工作。

三、結構差異與控制器配置

1、遠程io

1. 較為分散，可能分散在多個位置，通過通信線路與控制臺相連。
2. 通常集合在一個控制器中，由該控制器統一管理和控制遠程設備。

1. 分布式io

1. 在結構上更加結構化，獨立分開。
2. 通常具有多個控制器，每個模塊可能都單獨配置一個控制器，這使得分布式IO在處理問題和故障時更為方便，能夠快速定位和解決問題。

四、產品介紹

五、產品選型

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

六、應用場景

1. 遠程io：適用于需要對分散在各處的設備進行遠程數據cai ji 和控制的場景，如大型工廠等。
2. 分布式io：適用于需要集中處理大量IO數據的場景，如生產線、機械設備等。

無線方案的好處

七、結語

綜上所述，遠程io和分布式io在位置范圍、功能特性等方面都存在顯著區別。在實際應用中，應根據具體需求和場景選擇合適的IO配置方式，以實現較佳的控制效果。

八、無線方案的好處

1. 節省改造周期，無需大型施工

免除布線維護困擾，縮短改造工期。

2. 安裝簡單，無需編程

無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸

通訊協議進行了再次加密處理，可以確保數據的安全和可靠性。

4. 無運行費用，無需插卡

后期在使用過程中，不需要支付任何無線設備運營費用。

5. 完備的售后服務

具有20年工業現場調試經驗的無線通訊專家團隊，為產品提供可靠的技術支持與售后服務。

九、相關方案

達泰工業級無線通訊終端在數百家工業企業中穩定運行超過6年以上，在鋼鐵、焦化、新能源汽車、智慧運輸、智慧倉儲領域中累積應用案例多樣。以下列舉部分典型應用案例：

■ 汽車裝配工廠立庫物料運送線PLC無線應用（西安比亞迪工廠項目簡報）

■ 砂芯庫桁架機器人遠程無線控制系統（濟南林青鑄造技術項目簡報）

■ 斗輪機(堆取料機)無線聯鎖通訊系統

■ 戰略合作企業案例

部分應用方式 ▼

1. 物料運送線PLC無線應用，100m

1. 盾構機西門子PLC之間PROFINET協議
2. 生產線AGV與主控PLC之間，200m
3. 焦化四大車無線聯鎖及視頻監控傳輸，500m
4. 5臺天車與地面PLC之間，300m
5. 快遞分揀系統皮帶與就地plc控制，200m
6. 機器人之間無線組網通訊，500m
7. 6臺西門子PLC之間PN通訊，300m
8. 智能立體車庫觸摸屏與PLC無線通訊，50m
9. 西門子1500和霍尼韋爾DCS無線通訊，200m
10. RGV小車自組網無線通訊，150m
11. 倍福PLC與MCGS觸摸屏無線通訊，300m
12. 堆取料機與就地plc無線組網及監控?cái)?shù)據無線傳輸，500m

十、公司介紹

西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的高新技術“智”造企業，產品具有“可靠、簡單、智能”的特點，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸，近20年間，達泰先后獲得多項zhuan li 認證，被評為高新技術企業，常年與國內top50高校進行產學研合作、水泥行業百?gòu)?qiáng)供應商，參與“一帶一路”倡議沿線國家建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊團隊，為客戶提供多方位的技術保障?，F(xiàn)已為國內外超30000家工廠企業成功實現近15萬個無線cai ji 測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
