1.裝置說明

　　當電力系統發生諧振時，經常使電壓互感器燒毀或發生爆炸，造成惡性事故。為此，傳統的解決方法是在互感器開口三角繞組上串燈泡或電阻進行衰減。這種方法，不能從根本上解決問題，而且，其作用極不明顯。后來，發展了一種模擬式消諧裝置，由于它本身不具有智能特色，所以，不僅經常在弧光接地時引起誤動作，而且只能消除某一特定頻率的鐵磁諧振，未能得到推廣應用。

　　YTWX-20型微機電壓互感器消諧裝置（以下簡稱“本產品”）是在我公司的YTWX-2型研制的基礎上，吸收和總結國內同類產品的經驗和不足的，經過近1年的持續試驗和持續改進，而推出的***智能型電壓互感器消諧裝置。采用國際***的單片微型計算機和智能化的軟件技術，進行鐵磁諧振的診斷，可區分出諧振、單相接地，并具備電壓保護和PT斷線告警功能。對于各種頻率的諧振，可迅速消除，并可顯示有關信息。對于單相接地和各種頻率的諧振，可給出聲光報警和顯示。在無人值守變電站中可以通過485接口傳遞相關信息量給上位機。

　　本產品采用美國ATMEL公司生產的具有***Harvard總線結構和RISC精簡指令集高性能微處理器作為主CPU芯片，由于該處理器擁有高達128KB的Flash memory和4KB SRAM memory，無須外引總線，大大提高了產品的可靠性和抗干擾能力。外觀采用鋁型材機箱，簡潔美觀。

　　本產品具有測量精度高、抗干擾能力強、檢測靈敏度高、消除諧振速度快等特點，性價比遠遠高于國內同類產品。可廣泛應用于電力、冶金、煤炭、石油、化工等大型企業的中高壓配電系統。

　　本產品可記錄99條事件、告警記錄，采用RS485總線接口，***MODBUS-RTU通訊規約，可與計算機及監控系統組成網絡。

　　本產品與我公司YTWX-2型產品比較，本產品具備以下的新特點：

　　l 電壓測量精度更高，

　　l 具有過壓、低壓保護和PT斷線檢測功能

　　l 增加了時鐘管理芯片，能記錄異常事件。

　　l 參數整定更加靈活、全面

　　l 結構更小，采用插拔式端子接線，安裝、維護更方便

　　l RS485接口，MODBUS規約

2.裝置原理

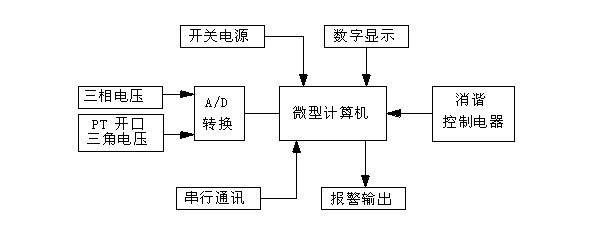

　　本裝置采用單片微機作為核心，對母線三相電壓及PT開口三角繞組電壓（零序電壓）進行循環檢測，在正常工況下，零序電壓為零，裝置內的大功率消諧元件處于斷開狀態，對于系統無任何影響。當PT開口三角繞組電壓不為零時，說明系統處于故障工況，本裝置CPU啟動，對電壓互感器開口三角電壓進行數據采集，通過數字測量、消除干擾信號、傅里葉濾波等數字信號處理技術，然后對數據進行分析、計算、診斷當前的故障工況；如果是某種頻率的鐵磁諧振，CPU啟動消諧電路，使鐵磁諧振在強大的阻尼下迅速消失，同時裝置給出指示。鐵磁諧振消除后，CPU自動顯示有關諧振信息。如果是單相接地，CPU作診斷后，裝置分別給出指示和報警，CPU返回初始狀態，并繼續檢測開口三角電壓。

3.裝置特點與技術規范

　　3.1 特點

　　3.1.1可區分鐵磁諧振、單相接地、并能故障報警。

　　3.1.2適用于各個電壓等級電壓互感器，可測量各種諧振頻率（１/3分頻、１/2 分頻、工頻、三倍頻），適用范圍廣。

　　3.1.3判斷準確，消諧迅速，正確動作***。

　　3.1.4可以通過485接口傳遞1/3頻．1／2頻 ．工頻，3倍頻信號至上位機。

　　3.2 技術規范

　　3.2.1 工作電源：AC/DC85-265V

　　3.2.2 環境溫度：－30°C～＋60°C 相對溫度小于85%

　　3.2.3諧振頻率適用：17HZ(１/3分頻) 25HZ(１/2分頻)

　　50HZ(工頻) 150HZ(3倍頻)

　　3.2.4 報警繼電器接點容量：250VAC,***或30VDC,***

4.面板布置及使用說明

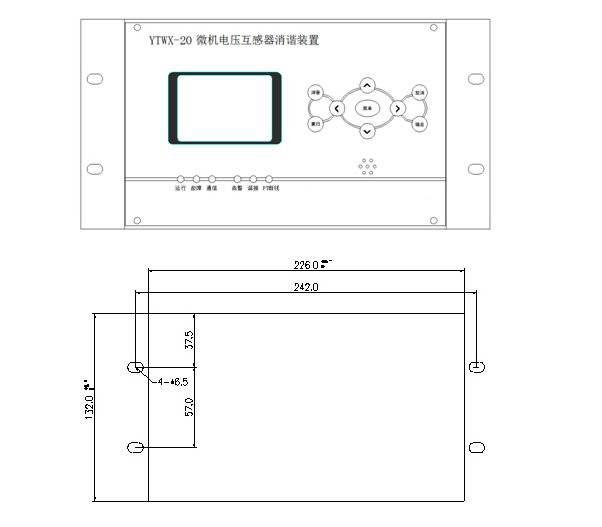

　　4.1 面板布置及開孔尺寸圖（面板尺寸260mm×166 mm 安裝深度264 mm）
