遠程io模塊和plc連接（二）

一、產品介紹

遠程IO模塊和PLC（可編程邏輯控制器）的連接涉及多個方面，包括硬件準備、軟件配置、接線方法以及注意事項等。

PLC品牌大多分為國產、歐系、美系、日系。國產PLC主要有匯川、臺達、和利時、信捷等品牌；歐美系PLC以西門子、施耐德、羅克韋爾（A-B）等，日系有三菱、歐姆龍等。但無論選用任何型號的PLC，需要注意的是都需確保PLC具有支持遠程IO模塊通信的接口和功能。

• 產品選型

聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。

• 方案設計

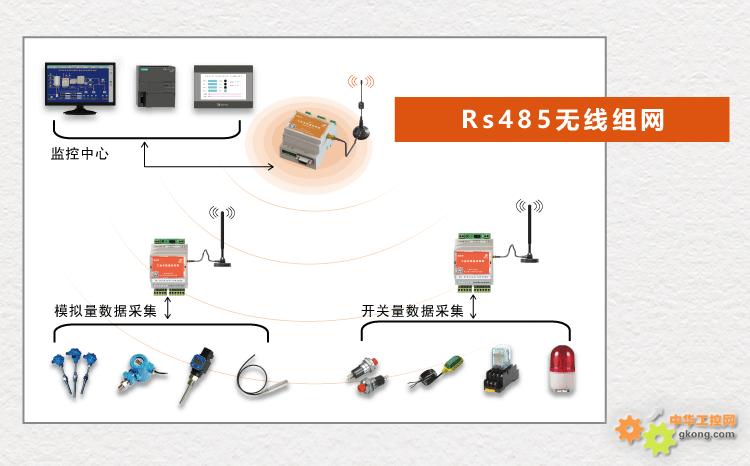

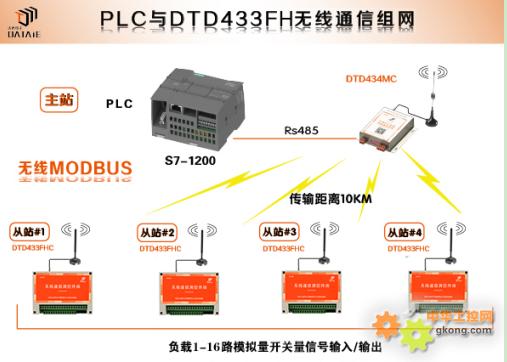

方案設計是基于Modbus RTU協議實現的1主多從自組網無線通信形式，主站為西門子S7-1200 PLC，利用達泰DTD433FH無線通訊終端連接從站I/O信號實現無線通訊。達泰DTD433FH具備輸入和輸出開關量及模擬量信號功能，實現無線RS485通訊。

• 測試設備與參數

主站設備：西門子S7-1200 PLC × 1臺

從站設備：I/O信號（模擬量、開關量）

無線設備：達泰DTD433FH CX 2塊（滿足與西門子、三菱、AB、匯川、臺達等PLC配套，還可以與PLC、DCS、智能儀表、泵閥及傳感器等設備組成無線測控網絡，代替有線RS485網，實現無線自組網通訊。）

主站通訊接口：Rs485接口從站接口：I/O接口通訊協議：Modbus RTU協議

• 接線方式

1. PLC與達泰PLC遠程IO模塊的接線

使用DTD434MC的RS485口與西門子S7-1200 PLC串口連接。

2. DTD433H、DTD433F的接線

① DTD433H的I/O接口與從站設備連接② DTD433F的I/O接口與從站設備連接

六、設備配置

1. S7-1200 PLC組態

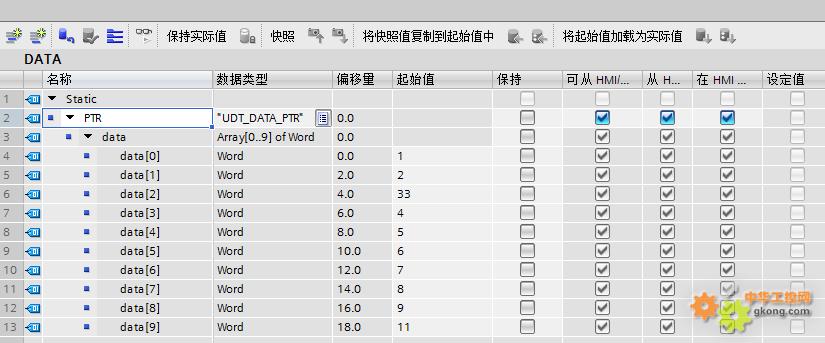

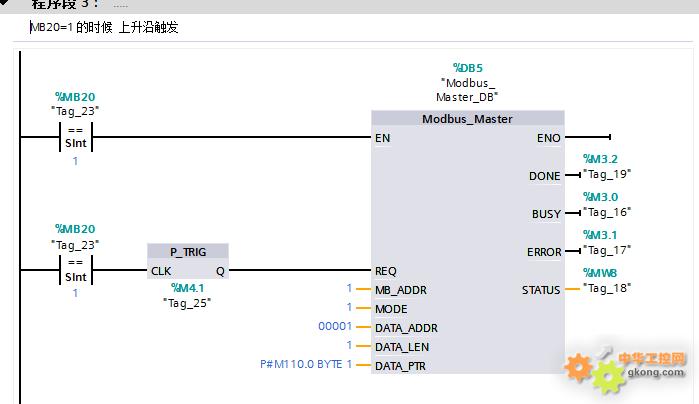

主站寫指令，調用Modbus_master指令，如下圖配置參數。

注：讀取1號從站DTD433HC的開關量輸入信道#1

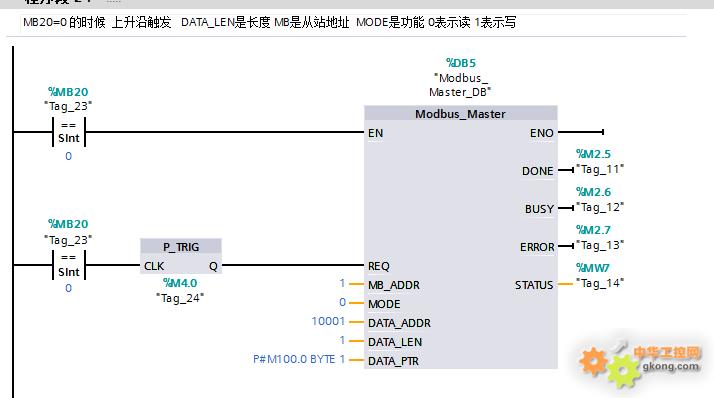

主站讀指令，調用Modbus_master指令，如下圖配置參數。

注：給1號從站DTD433HC下發控制輸出命令

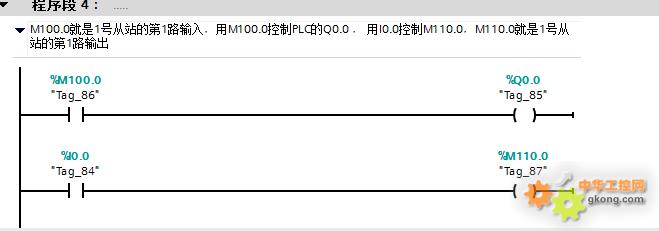

測試說明

S7-1200的I0.0閉合     對應433H信道#1輸出

S7-1200的I0.1閉合     對應433H信道#2輸出

S7-1200的I0.2閉合     對應433H信道#3輸出

S7-1200的I0.3閉合     對應433H信道#4輸出

433H的信道#1輸入      對應S7-1200的Q0.0

433H的信道#2輸入      對應S7-1200的Q0.1

433H的信道#3輸入      對應S7-1200的Q0.2

433H的信道#4輸入      對應S7-1200的Q0.3

七、無線方案的好處

1. 節省改造周期，無需大型施工：免除布線維護困擾，一天之內就可以輕松的完成改造并達到通訊穩定性要求。

2. 安裝簡單，無需編程：無線通訊終端只需要接入信號并供給電源即可開始使用。普通電工就可以完成安裝。

3. 數據傳輸可靠，全數字無線加密傳輸：通訊協議進行了再次加密處理。

4. 無運行費用，無需插卡：后期在使用過程中，不需要支付任何無線設備運營費用。

5. 售后服務：具有20年工業現場調試經驗的無線通訊團隊，為產品提供技術支持與售后服務。
