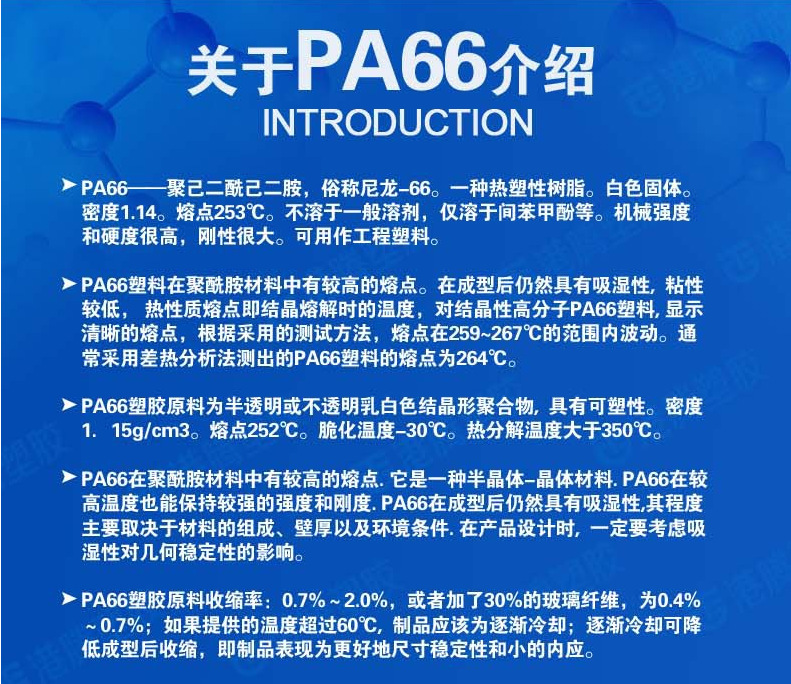

?
日本旭化成1300S是純樹脂PA66,高韌性高流動；1300G是添加33%玻纖增強樹脂，高剛性抗蠕變。
?
Leona??1300S/日本旭化成
?
物性信息：
?
基本信息
?
黃卡編號?E48285-100076977
?
特性?良好的流動性，韌性良好
?
用途?連接器配件，汽車領域的應用，消費品領域應用
?
物理性能?干燥?調節后的?單位制?測試方法
?
比重?1.14?--?g/cm3?ASTM D792, ISO 1183
?
收縮率?-?流動方向?1.3?到?2.0?--?%?內部方法
?
吸水率
?
飽和, 23°C?--?2.5?%
?
平衡, 23°C, 50% RH?--?2.5?%?ISO 62
?
硬度?干燥?調節后的?單位制?測試方法
?
洛氏硬度
?
M?級?80?55?ASTM D785
?
R?級?120?108?ASTM D785
?
M?計秤?80?55?ISO 2039-2
?
R?計秤?120?108?ISO 2039-2
?
機械性能?干燥?調節后的?單位制?測試方法
?
拉伸模量(23°C)?3000?1200?MPa?ISO 527-2
?
拉伸應力
?
屈服, 23°C?82.0?52.0?MPa?ISO 527-2
?
--?79.0?57.0?MPa?ASTM D638
?
拉伸應變
?
屈服, 23°C?4.0?24?%?ISO 527-2
?
斷裂?50?250?%?ASTM D638
?
斷裂, 23°C?--?> 100?%?ISO 527-2
?
彎曲模量
?
--?2800?1200?MPa?ASTM D790
?
23°C?2700?1100?MPa?ISO 178
?
彎曲強度
?
--?118?54.0?MPa?ASTM D790
?
23°C?113?42.0?MPa?ISO 178
?
泰伯耐磨性?(1000 Cycles)?--?7.00?mg?ASTM D1044
?
沖擊性能?干燥?調節后的?單位制?測試方法
?
簡支梁缺口沖擊強度?6.0?15?kJ/m2?ISO 179
?
簡支梁無缺口沖擊強度?無斷裂?無斷裂?ISO 179
?
懸壁梁缺口沖擊強度?39?150?J/m?ASTM D256
?
熱性能?干燥?調節后的?單位制?測試方法
?
載荷下熱變形溫度
?
0.45 MPa,?未退火?230?--?°C?ASTM D648
?
0.45 MPa,?未退火?190?--?°C?ISO 75-2/B
?
1.8 MPa,?未退火?70.0?--?°C?ASTM D648, ISO 75-2/A
?
線形熱膨脹系數?-?流動?8.0E-5?--?cm/cm/°C?ASTM D696
?
比熱?1670?--?J/kg/°C
?
導熱系數?0.20?--?W/m/K
?
電氣性能?干燥?調節后的?單位制?測試方法
?
表面電阻率?1.0E+13?--?ohms?ASTM D257, IEC 60093
?
體積電阻率
?
--?1.0E+14?--?ohms·cm?ASTM D257
?
23°C?1.0E+14?--?ohms·cm?IEC 60093
?
介電強度?20?--?kV/mm?ASTM D149, IEC 60243-1
?
漏電起痕指數(3.00 mm)?600?--?V?IEC 60112
?
可燃性?干燥?調節后的?單位制?測試方法
?
UL?阻燃等級(0.750 mm)?V-2?--?UL 94
?
Leona??1300G/日本旭化成
?
物性信息：
?
基本信息
?
黃卡編號?E48285-240880
?
填料/增強材料?玻璃纖維增強材料
?
特性?剛性高，高強度，良好的抗蠕變性，耐疲勞性能
?
用途?電氣/電子應用領域，工業構件，汽車的發動機罩下的零件，汽車領域的應用
?
物理性能?干燥?調節后的?單位制?測試方法
?
比重?1.39?--?g/cm3?ASTM D792, ISO 1183
?
收縮率?內部方法
?
垂直流動方向?0.90?--?%?內部方法
?
流動方向?0.40?--?%?內部方法
?
吸水率
?
飽和, 23°C?--?1.7?%
?
平衡, 23°C, 50% RH?--?1.7?%?ISO 62
?
硬度?干燥?調節后的?單位制?測試方法
?
洛氏硬度
?
M?級?96?75?ASTM D785
?
R?級?120?112?ASTM D785
?
M?計秤?96?75?ISO 2039-2
?
R?計秤?120?112?ISO 2039-2
?
機械性能?干燥?調節后的?單位制?測試方法
?
拉伸模量?(23°C)?10000?8000?MPa?ISO 527-2
?
拉伸應力
?
斷裂, 23°C?190?135?MPa?ISO 527-2
?
--?186?132?MPa?ASTM D638
?
伸長率
?
斷裂?3.0?5.0?%?ASTM D638
?
斷裂, 23°C?3.0?5.0?%?ISO 527-2
?
彎曲模量
?
--?9300?6300?MPa?ASTM D790
?
23°C?9000?6800?MPa?ISO 178
?
彎曲強度
?
--?289?216?MPa?ASTM D790
?
23°C?275?202?MPa?ISO 178
?
泰伯耐磨性?(1000 Cycles)?--?15.0?mg?ASTM D1044
?
沖擊性能?干燥?調節后的?單位制?測試方法
?
簡支梁缺口沖擊強度?11?16?kJ/m2?ISO 179
?
簡支梁無缺口沖擊強度?72?83?kJ/m2?ISO 179
?
懸壁梁缺口沖擊強度?130?150?J/m?ASTM D256
?
熱性能?干燥?調節后的?單位制?測試方法
?
載荷下熱變形溫度
?
0.45 MPa,?未退火?260?--?°C?ASTM D648
?
0.45 MPa,?未退火?265?--?°C?ISO 75-2/B
?
1.8 MPa,?未退火?250?--?°C?ASTM D648, ISO 75-2/A
?
線形熱膨脹系數?-?流動?3.0E-5?--?cm/cm/°C?ASTM D696
?
比熱?1590?--?J/kg/°C
?
導熱系數?0.30?--?W/m/K
?
電氣性能?干燥?調節后的?單位制?測試方法
?
表面電阻率?1.0E+15?--?ohms?ASTM D257, IEC 60093
?
體積電阻率
?
--?1.0E+15?--?ohms·cm?ASTM D257
?
23°C?1.0E+15?--?ohms·cm?IEC 60093
?
介電強度?28?--?kV/mm?ASTM D149, IEC 60243-1
?
漏電起痕指數?(3.00 mm)?600?--?V?IEC 60112
?
可燃性?干燥?調節后的?單位制?測試方法
?
UL?阻燃等級?(0.750 mm)?HB?--?UL 94
?
?
?
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
?
免責聲明：當前頁為 日本旭化成尼龍66 1300S 機械強度好 韌性好 PA66 汽車領域應用產品信息展示頁，該頁所展示的 日本旭化成尼龍66 1300S 機械強度好 韌性好 PA66 汽車領域應用產品信息及價格等相關信息均有企業自行發布與提供， 日本旭化成尼龍66 1300S 機械強度好 韌性好 PA66 汽車領域應用產品真實性、準確性、合法性由店鋪所有企業完全負責。世界工廠網對此不承擔任何保證責任，亦不涉及用戶間因交易而產生的法律關系及法律糾紛，糾紛由會員自行協商解決。
友情提醒：世界工廠網僅作為用戶尋找交易對象，就貨物和服務的交易進行協商，以及獲取各類與貿易相關的服務信息的渠道。為避免產生購買風險，建議您在購買相關產品前務必確認供應商資質及產品質量。過低的價格、夸張的描述、私人銀行賬戶等都有可能是虛假信息，請您謹慎對待，謹防欺詐，對于任何付款行為請您慎重抉擇。
投訴方式：fawu@gongchang.com是處理侵權投訴的專用郵箱，在您的合法權益受到侵害時，請將您真實身份信息及受到侵權的初步證據發送到該郵箱，我們會在5個工作日內給您答復，感謝您對世界工廠網的關注與支持！
(c)2008-2025 世界工廠網V3.6 All Rights Reserved 豫ICP備2024066506號
