一、產品概述

RS-D系列時間繼電器(以下簡稱繼電器)用于電力系統二次回路繼電保護及自動控制回路中，作為延時裝置。本繼電器為集成電路型繼電器，精度高、功耗小、動作時間準確、整定直觀方便、范圍寬，工作電源采用開關電源變換，交直流通用，完全可替代電磁型時間繼電器。我公司根據市場發展需要自行研發了D(導軌安裝式)型殼體，此種類型殼體體積小，外型美觀，符合歐規標準。提高了安裝密度，方便了接線，可直接掛在開關柜內導軌條上。

二、繼電器型號分類及含義

三、產品構成及工作原理

1、本繼電器延時精度遠高于DS型電磁式時間繼電器，能滿足電力系統繼電保護中縮短保護時間級差的要求，是目前時間繼電器理想的更新換代產品。該繼電器外形結構和內部接線、工作方式、整定范圍與DS系列時間繼電器相同，僅整定方式不同，撥碼開關的三位數乘以0.01或0.1s時間時基即為整定時間，改變整定值無需進行校驗。

2、本繼電器為動作延時型數字時間繼電器，由進口CMOS集成電路構成，繼電器由振蕩器、分頻器和三級脈沖碼開關整定延時值。

3、繼電器通常不帶電，施加額定電壓后，繼電器內部瞬動繼電器動作、同時晶振起振，產生時鐘脈沖，經分頻后由計數器計脈沖數，當所計脈沖數達到延時整定值時，觸發器翻轉，驅動出口繼電器動作，實現所需延時，由于采用了晶體振蕩器并增加時間補償預置電路，對于極短的延時值也嚴格符合整定值，具有極高的精度。

四、技術要求

1、延時準確度

a、延時整定值的平均誤差:在基準條件下，繼電器延時整定值平均誤差值不大于整定值0.1%+20ms;

平均誤差=(5次測量平均值-整定值)/整定值X****。

b、延時一致性:在基準條件下，繼電器延時一致性不大于整定值的(3-10ms)。

c、在-10~50C的溫度下，任一延時整定值的平均誤差(包含一致性)的值不大于整定值0.1%+5ms。

2、工作電壓:動作電壓不大于額定電壓的70%時，繼電器應可靠工作。

3、繼電器的返回時間

切斷電器電源，出口觸點返回至起始位置的時間，對于使用直流電源工作的品種，應不大于25ms。

4、繼電器的返回電壓:降低繼電器電壓不小于額定電壓的10%時，繼電器觸點應可靠返回；

5、功率消耗:不大于2.5W(4.5VA)

6、熱性能要求:本系列繼電器可長期通電工作，當環境溫度為50時，可長期承受1.1倍額定電壓值。

7、電源工作特性:電源緩慢升降、突然通/斷電或通過抖動觸點供電，繼電器能夠正常工作，并且無零秒出口及瞬動出口現象。

8、觸點容量:在電壓不超過250V，電流不超過1A，時間常數為5ms±0.75ms直流有感負荷電路中，斷開容量為50W;在電壓不超過250V，電流不超過5A，功率因數為cos φ=0.4±0.1的交流電路中，斷開容量為500VA。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5X10次。輸出觸點長期允許接通電流為5A。

9、絕緣耐壓:繼電器所有電路對外殼及非帶電金屬部分，以及電氣無聯系的各電路之間耐受交流50HZ電壓2KV歷時1分鐘試驗無擊穿。

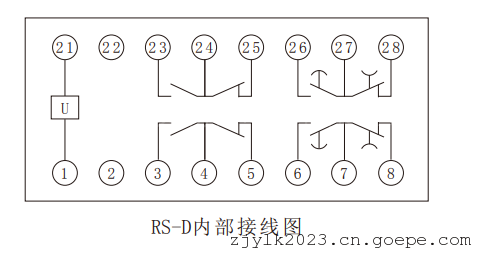

五、產品接線圖

六、外形尺寸圖
