機器視覺定位檢測手機行業應用

隨著手機產業的不斷更新?lián)Q代，智能手機的使用量也日趨上升。在現有大部分生產制造鏈中，人工檢測及測量的方式會出現效率低人工成本高等問題。隨著自動化設備的發展，機器視覺的使用可使機器代替人的眼睛，通過算法代替人的大腦，自動實現手機制造中的定位、測量、識別等功能，提高生產的效率及檢測精度。因此，機器視覺也廣泛應用在手機制造行業。

手機生產CCD應用場景

手機導電布有無檢測

?項目簡述

手機中框的正反兩個面的金屬彈片需要貼上導電布，為避免漏貼需加入視覺自動檢測手機固定金屬彈片上是否貼有導電布。使用一個相機一次拍完整個手機中框，檢測的視野相對較大，視野內光源要求均勻。選用開孔面光，整體的效果相對更好。產品需要做翻轉機構實現正反兩面的檢測。

?實現方式

使用一個相機一次拍完整個手機中框，檢測的視野相對較大，視野內光源要求均勻。選用開孔面光整體的效果相對更好。

手機背殼輔料貼合定位檢測

手機中框的正反兩個面的金屬彈片需要貼上導電布，為避免漏貼需加入視覺自動檢測手機固定金屬彈片上是否貼有導電布。使用一個相機一次拍完整個手機中框，檢測的視野相對較大，視野內光源要求均勻。選用開孔面光，整體的效果相對更好。產品需要做翻轉機構實現正反兩面的檢測。

? 實現方式

使用四個相機一次拍完整個筆記本外殼，檢測的視野相對較大，視野內光源要求均勻。選用四個條形光，整體的效果相對更好。

檢測效果圖

手機曲面玻璃貼合定位檢測

手機屏幕貼合系統利用高精密的UVW平臺，代替?zhèn)鹘y(tǒng)的貼合技術，提高屏幕貼合的精度，集成了模板定位，邊緣抓取等多種算法對手機曲面玻璃及菲林紙進行**定位并得到它們之間的相對偏移量，實現貼合。

?實現方式

由于傳統的打光方式會存在反光，同時會影響機構動作，故定制作用等同于平行背光源的條形光，利用條光的方式進行打光，節約安裝空間的同時也節約光源成本。

檢測效果圖

手機攝像頭定位檢測）

?項目簡述

手機攝像頭定位焊接系統對手機攝像頭RCAM以及手機后蓋Housing進行定位，配合機器人實現定位，以此代替人工裝配，提高生產效率及良率，極大的降低企業生產成本。

?實現方式

系統集成了模板定位，邊緣抓取等多種算法對手機攝像頭RCAM以及手機后蓋Housing進行定位并得到它們之間的相對偏移量，通過網絡TCP連接將偏移量數據發送至機器人，機器人糾正貼合位置后實現貼合。

檢測效果圖

手機屏幕溢膠檢測

?項目簡述

手機屏幕背面在安裝配件時需要使用膠水粘合，膠水量過多的情況下，會造成膠水溢出到屏幕的邊緣位置，需要檢測產品屏幕邊緣處有無溢膠不良。

? 實現方式

為提高檢測的精度，使用兩個相機并排拍照，一次檢測半個產品，使用條形光源檢測，為減少屏幕上邊緣膜的干擾，使用濾波片的方式，過濾干擾波段的光，使圖像效果更好。

檢測效果圖

手機屏幕瑕疵檢測（

? 項目簡述

檢測手機顯示屏的缺陷，檢測屏幕上的亮暗點、亮暗線、亮暗斑、異物、污點、劃傷、Mura、漏光等。

? 實現方式

屏幕通過自發光的方式，自動切換不同顏色的屏幕作檢測，通過屏幕的切換，檢測不同顏色下的屏幕缺陷。為滿足R、G、B三個像素通道的瑕疵檢測，相機的像素精度需要滿足mm，相機選擇使用大靶面的相機。

手機按鍵組裝定位檢測

? 項目簡述

手機的按鍵部分需要實現自動化組裝，提高生產效率。首先在工位一對膠圈做來料定位檢測及膠圈變形檢測，在工位二位置，定位膠圈的位置以及開關的位置，引導開關貼膠；開關貼膠后，再次定位開關位置并檢測有無貼膠，然后將開關放置到治具內，進行壓實工藝，實現按鍵的組裝。

? 實現方式

來料檢測使用模板匹配的方式定位膠圈的位置，引導機械手搬料；貼合工位需要使用上下相機對位的方式實現開關與膠圈的對位貼合功能。為提高組裝的效率，一次會定位多個產品的位置，然后實現貼合。

檢測效果圖—膠圈搬料定位

手機屏蔽蓋外觀檢測

?項目簡述

手機屏蔽蓋的外觀變形會對產品的安裝時造成影響，在安裝時會翹起、不平等現象，因此在安裝前需要對屏蔽蓋外觀作檢測，確認屏蔽蓋無變形、翹起不良。

?實現方式

相機自上而下拍照，產品平整放在治具平面，產品側面使用棱鏡，則一個相機可同時檢測產品的四個側面。通過檢測產品底邊與基準面的距離來實現平面度的檢測。

檢測效果圖

手機電池入倉定位檢測

?項目簡述

為提高電池組裝的效率，手機電池裝配到電池倉內需實現機器人自動組裝。定位手機電池倉的位姿信息及電池倉的位姿信息，根據定位的數據對電池糾偏后機械手自動將電池放入倉內。

?實現方式

使用同一套相機配置，首先拍照定位電池倉的位姿信息，移開電池倉，同時機械手吸起電池放到與電池倉同一高度拍照，確定電池的位姿后，電池糾偏后將電池放入電池倉內，實現電池的組裝。

檢測效果圖

手機中框尺寸檢測

為保證后續中框的組裝，手機中框內框的尺寸必須保證在公差的范圍內。使用CCD自動檢測手機中框的內長寬尺寸，可提高檢測的效果及檢測的穩定性。

?實現方式

由于尺寸檢測精度的要求比較高，為保證檢測精度，減小檢測的視野提高檢測精度。使用四個相機分別檢測手機中框的四個角，將四個相機標定在同一坐標系中，然后檢測中框內框的邊緣尺寸。

檢測效果圖

手機二維碼識別檢測

自動化流水線上需要跟蹤和記錄產品的信息，二維碼作為一種全新的信息存儲、傳遞和識別技術，在工業生產領域?qū)I(yè)生產線的自動化管理具有重要作用。在流水線傳輸?shù)倪^程中，通過視覺軟件定位手機產品上的二維碼和解碼，可以監控和管理每個工位的所有產品的檢測信息。

?實現方式

設備把產品的信息生成二維碼輸入手機的內存，測試時點亮手機屏幕顯示二維碼圖像。采用相機拍照的方式對手機屏幕進行拍照，自動定位二維碼的區域并解碼。

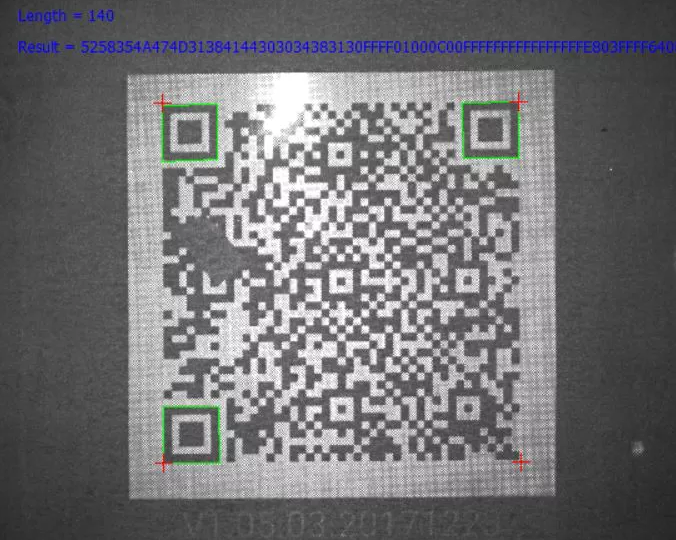

檢測效果圖
