此款控制板用途廣泛,可以用在汽車控制,電瓶車,門禁等場合,可以接我公司指紋模塊(R501,R502,R503,R301,R303,R305,R306等)。
輸入電源:DC10V--24V
待機電流:40mA
輸出:繼電器,核定電流5A
指紋登記數量:200枚(接R503S 是100枚指紋)
控制板尺寸:36.4*70mm

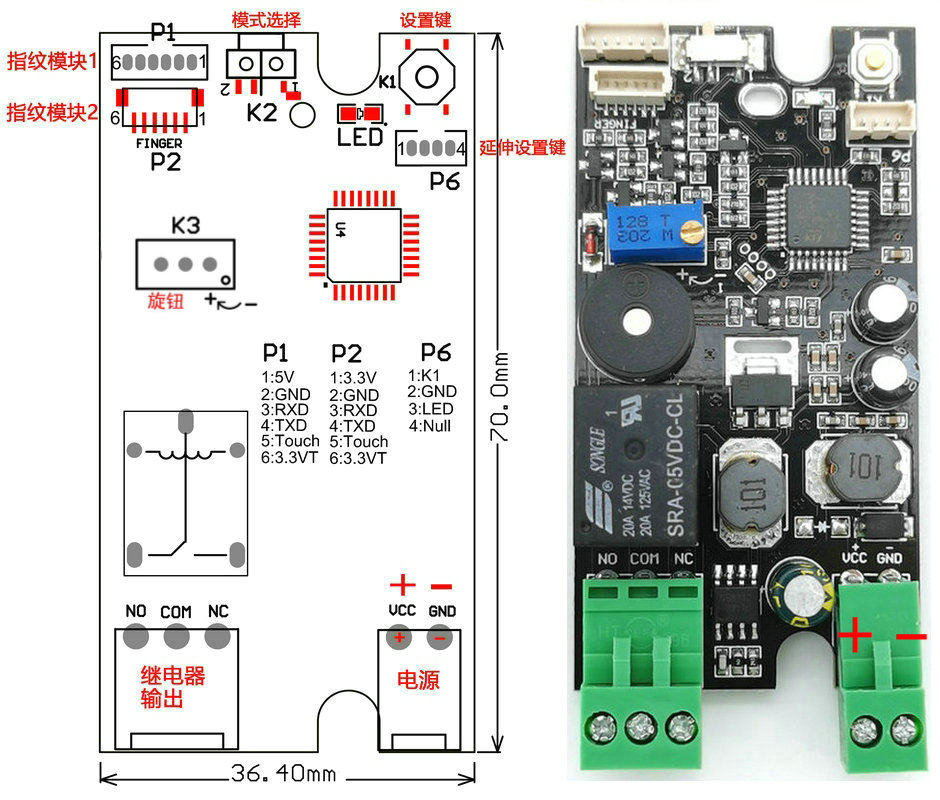

電路板示意圖:

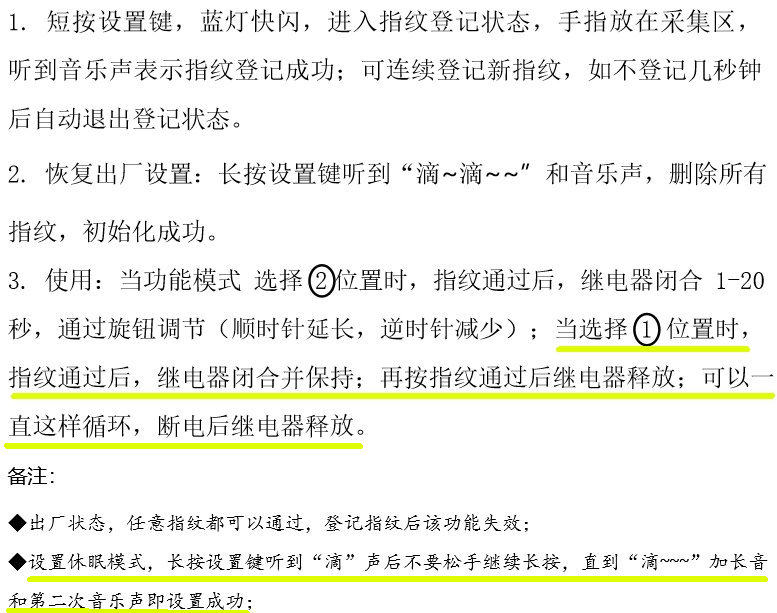

使用說明:

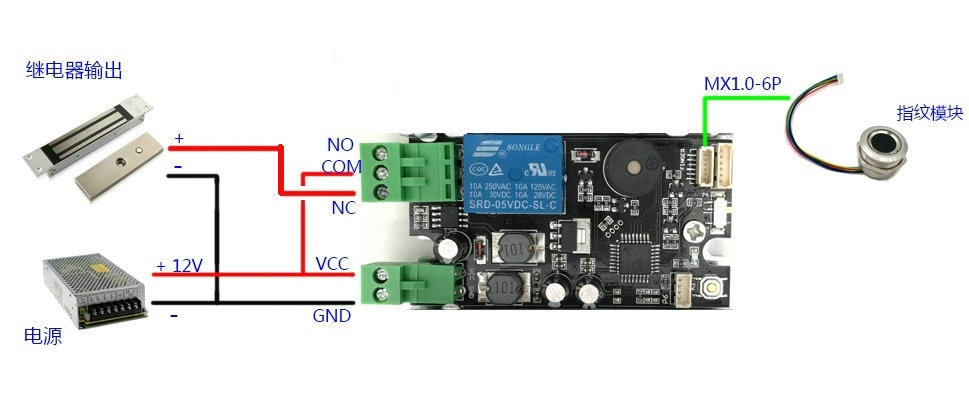

連接圖例:
(有其他很多連接方式,圖例僅供參考)

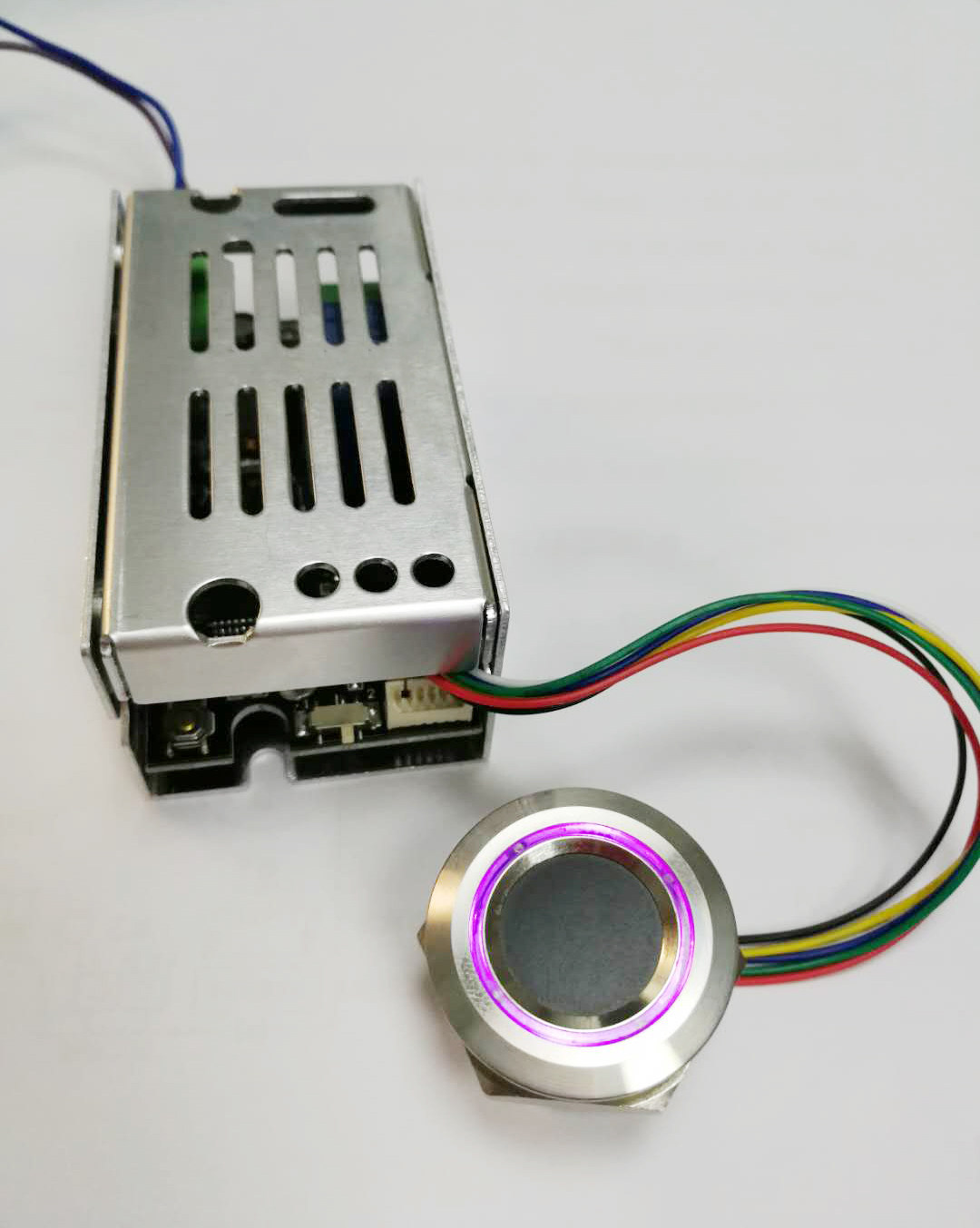

K215跟R503連接的圖片,需要購買R503,可以點擊以下鏈接:
https://item.taobao.com/item.htm?spm=a2oq0.12575281.0.0.25911debk7OJ3V&ft=t&id=596699188182

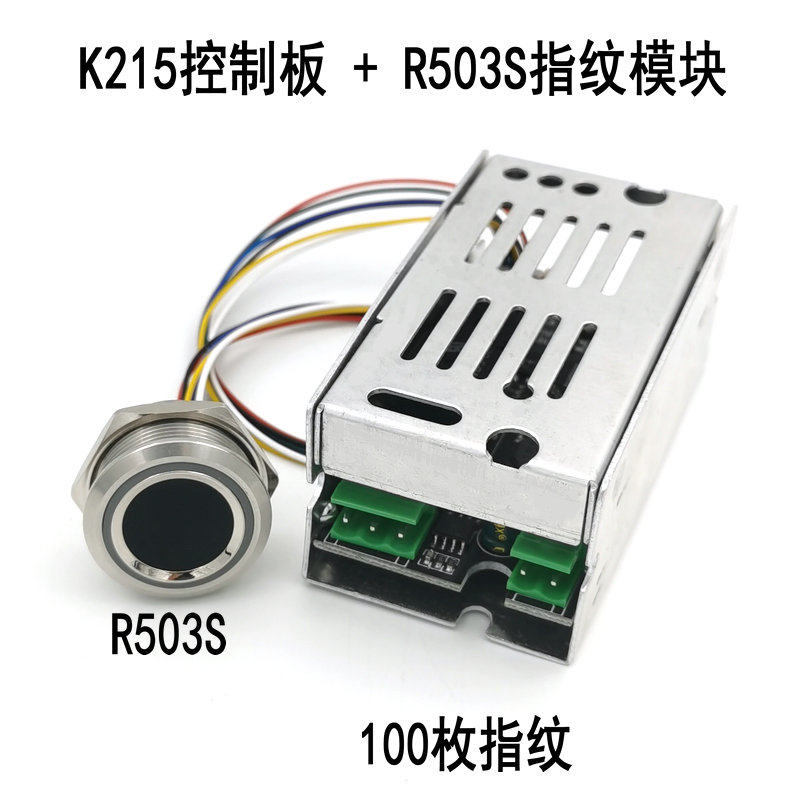

K215跟R503S連接的圖片,需要購買R503S,可以點擊以下鏈接:
https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-1136020105.23.a1bf3582aVAmwp&id=632350344047

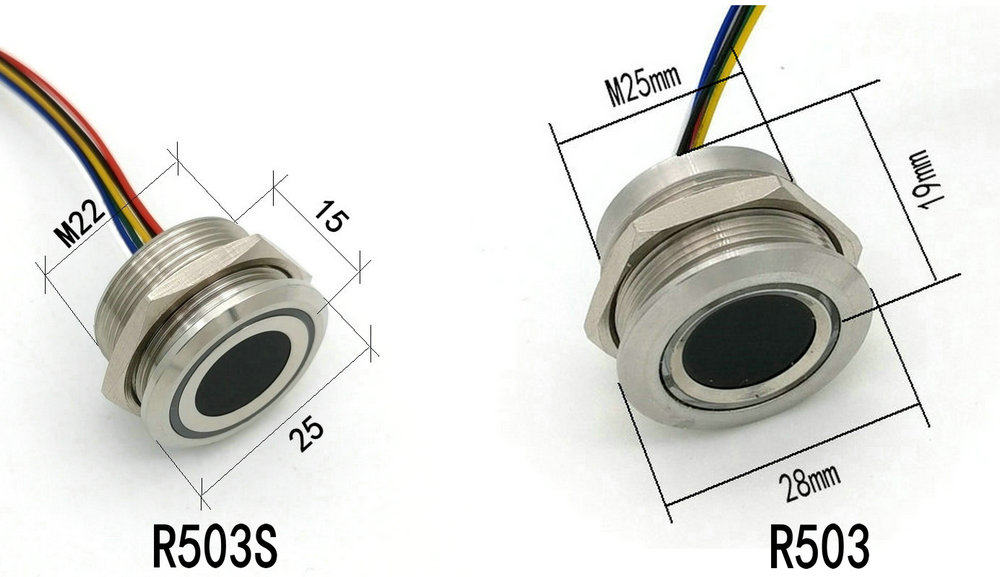

R503和R503S指紋模塊尺寸圖:
