該控制板可以用在汽車點火控制，電梯控制，門禁等場合，電源電壓范圍寬，可以接我公司任何指紋模塊（R301T，R302，R303T，R306，R307，R501，R502，R503等）。

該控制板是通過 指紋 或 遙控器密碼 來控制繼電器。

指紋管理用登記鍵或者用遙控器來管理。

輸入電源：DC9V--24V

控制板待機電流：6mA（DC12V時）

輸出：繼電器，核定電流5A

指紋登記數量：150枚或300枚

控制板外殼尺寸：78*48*21mm     材料：鋁外殼

控制板使用說明：

1. 短按設置鍵，燈快閃，便可登記指紋， 按手指不動，聽到音樂表示指紋登記成功，可連續登記，8秒鐘不登記退出登記狀態。（ 按鍵登記只能登記50或100枚指紋，登記的指紋存儲在01區）

2. 長按設置鍵聽到長音和音樂聲，初始化成功，恢復出廠值。

3. 使用：當功能設置選擇2時，指紋通過后，繼電器閉合5秒（默認）；當選擇1時，指紋通過后繼電器閉合，等手指拿開繼電器同時釋放。

紅外鍵盤遙控器操作說明

1.  修改密碼： *密碼*1*新密碼*新密碼#

2.  登記指紋： *密碼*2*DD# ；DD從00-02號，一共3個指紋庫，每個庫可以存50或100枚； 退出登記按鍵，或10秒后自動退出

3.  清空： *密碼*3*密碼#

4.  繼電器閉合時間： *密碼*5*SS # ；SS從00—20，是繼電器閉合時間，從0.5到20秒，00代表0.5秒，默認5秒。 例如設置1秒：*123456*5*01#

5.  刪除指紋： *密碼*6*DD# ：DD從00-02號，一共3個指紋庫。

6. 密碼使用： *密碼：繼電器閉合，按#：繼電器釋放。

7. 控制工作模式：

按*密碼*4*00# 開啟指紋模塊觸摸待機

按 *密碼*4*01# 關閉指紋模塊觸摸待機(常亮模式）

備注：紅燈表示進入編程狀態，音樂聲表示操作成功，默認密碼：123456，密碼長度為6位

遙控器如下圖:

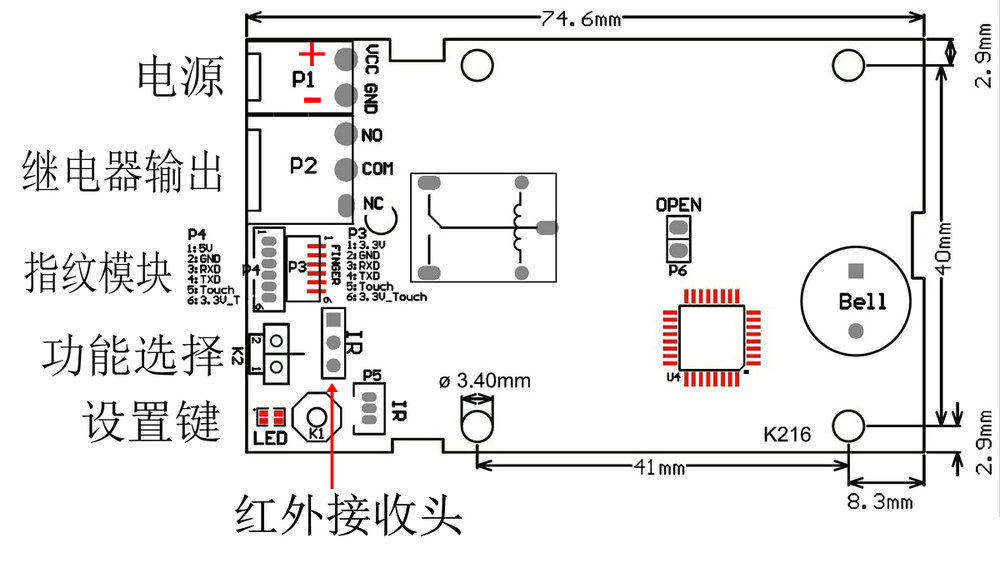

內部控制板電路板示意圖：

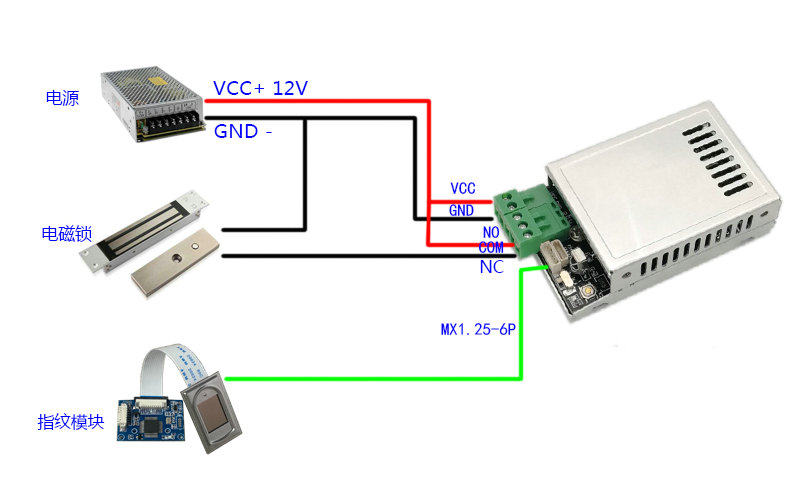

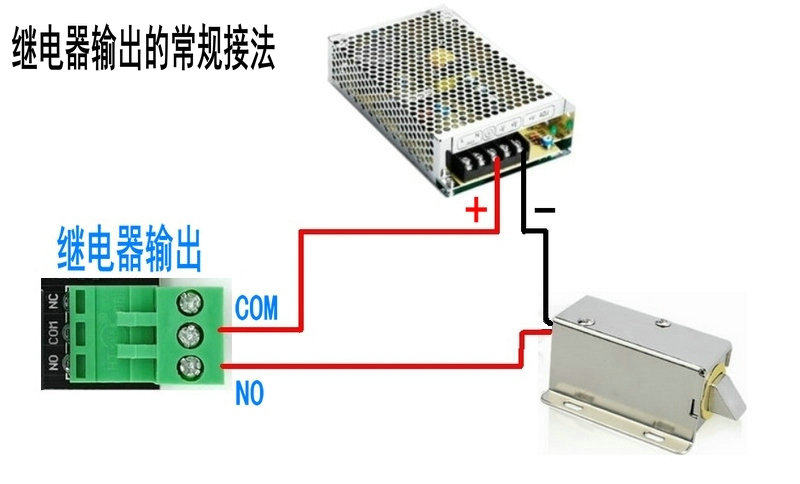

連線圖例：

產品圖：

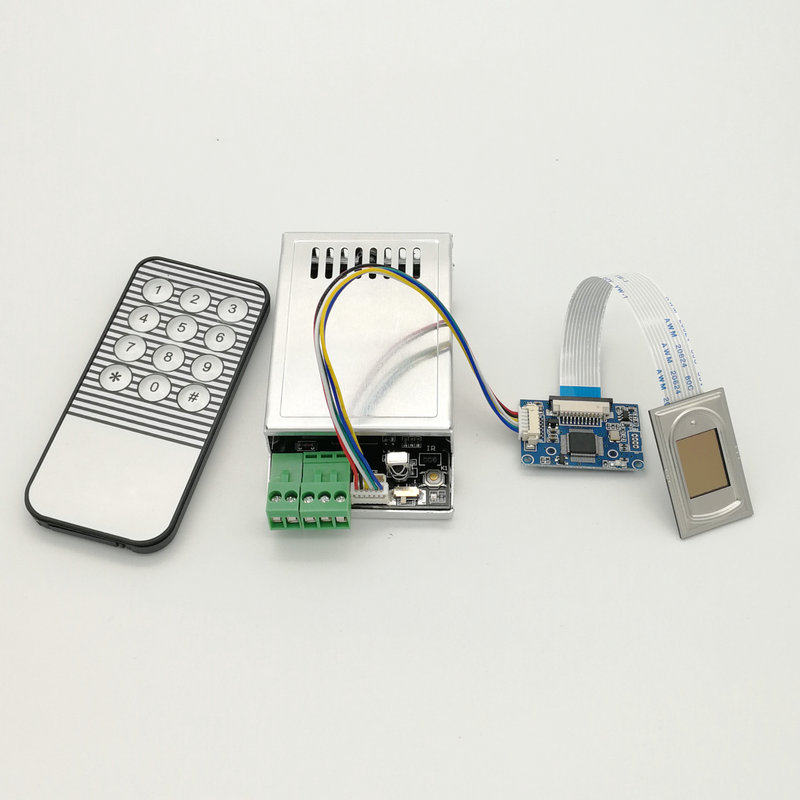

K216控制板和R307光學指紋模塊，外加遙控器

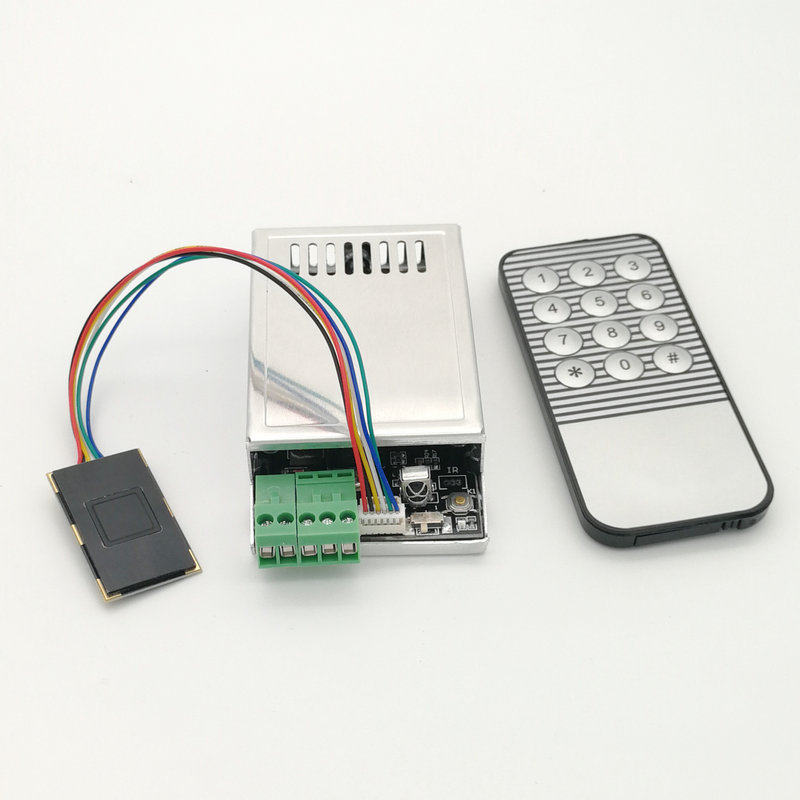

K216控制板和R302電容指紋模塊，外加遙控器

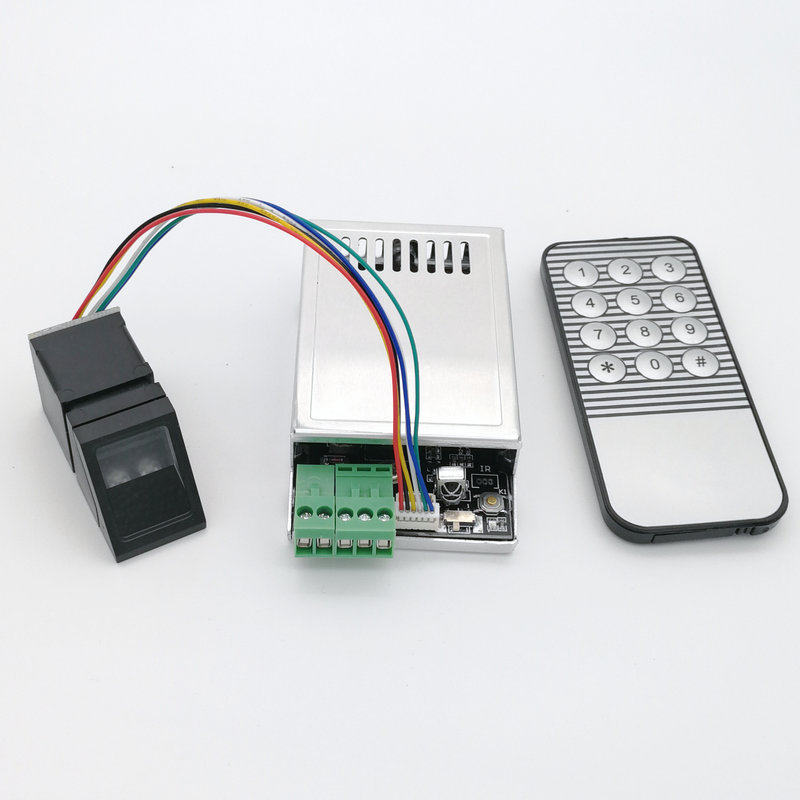

K216控制板和R303T電容指紋模塊，外加遙控器
