該控制板采用進口ST芯片，可以用在汽車點火控制，電梯升降機控制，門禁等場合，電源電壓范圍寬?？梢越游夜局讣y模塊（R300，R301T，R302，R303，R306，R307等）。通過指紋或遙控器密碼控制繼電器輸出。

技術參數：

輸入電源：DC10V--30V

控制板待機電流：6mA（DC12V時）

輸出：繼電器，核定電流10A

指紋登記數量：300枚（配R502、R503時，容量為150枚）

控制板外殼尺寸：78*48*21mm     材料：鋁外殼

管理: 遙控器或登記鍵

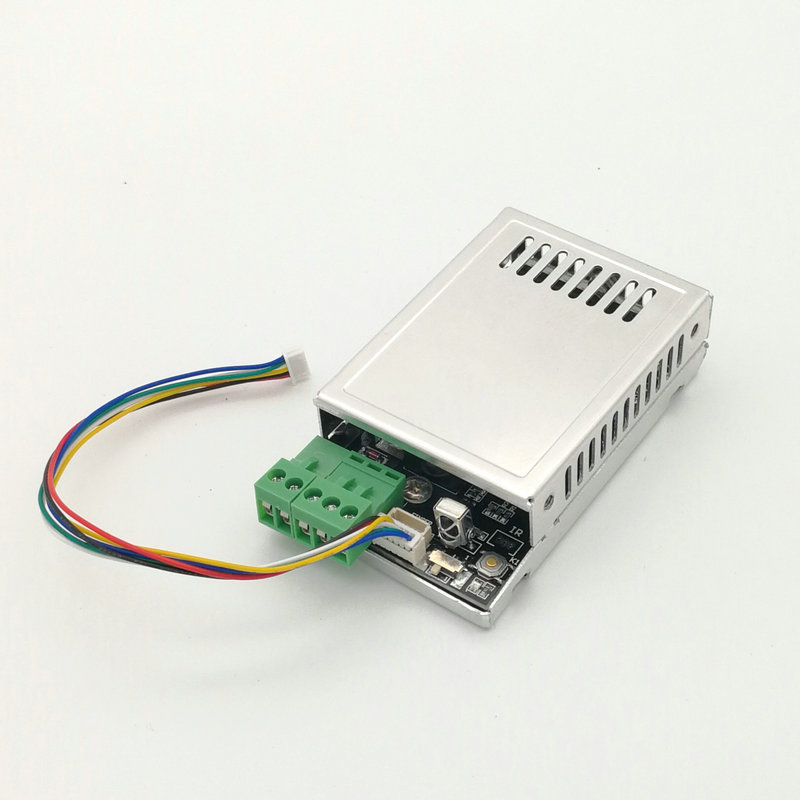

發貨如下圖：

控制板使用說明：

1.   短按設置鍵，藍燈快閃，便可登記指紋，每個指紋手指按多次或者按著不動，聽到音樂表示指紋登記成功，可連續登記，8秒鐘不登記退出登記狀態。（ 按鍵只能登記100枚指紋，登記的指紋存儲在00區）

2.   長按設置鍵聽到長音和音樂聲，初始化成功，恢復出廠值。

3.   紅外鍵盤遙控器操作（紅燈表示進入編程狀態，音樂聲表示操作成功，默認密碼：123456，密碼長度為6位）

3.1．修改密碼：*密碼*1*新密碼*新密碼#

3.2.  登記指紋：*密碼*2*DD# ；DD表示00-02號指紋庫，一共3個指紋庫，每個庫可以存100枚； 退出登記按*鍵，或10秒后自動退出

 3.3.  清空，恢復到出廠值：按：*密碼*3*密碼#

 3.4.  控制工作模式：

按*密碼*4*00#  開啟指紋模塊觸摸待機

按*密碼*4*01#  關閉指紋模塊觸摸待機(常亮模式）

3.5. 繼電器閉合時間調整，按：*密碼*5*SS # ；SS表示時間從00—20秒，是繼電器閉合時間，從0.5到20秒，00代表0.5秒，默認5秒。

3.6. 刪除指紋，按：*密碼*6*DD# ：DD表示00-02號指紋庫，一共3個指紋庫。

3.7. 密碼使用，按：*密碼：繼電器閉合，按#：繼電器釋放。

4.   使用：當功能設置選擇2位置時，指紋通過后，繼電器閉合5秒（默認，遙控器可修改時間）；當選擇1位置時，指紋通過后繼電器閉合，等手指拿開繼電器同時釋放。

5.   通過接延長線，可以靈活放置紅外接收頭。

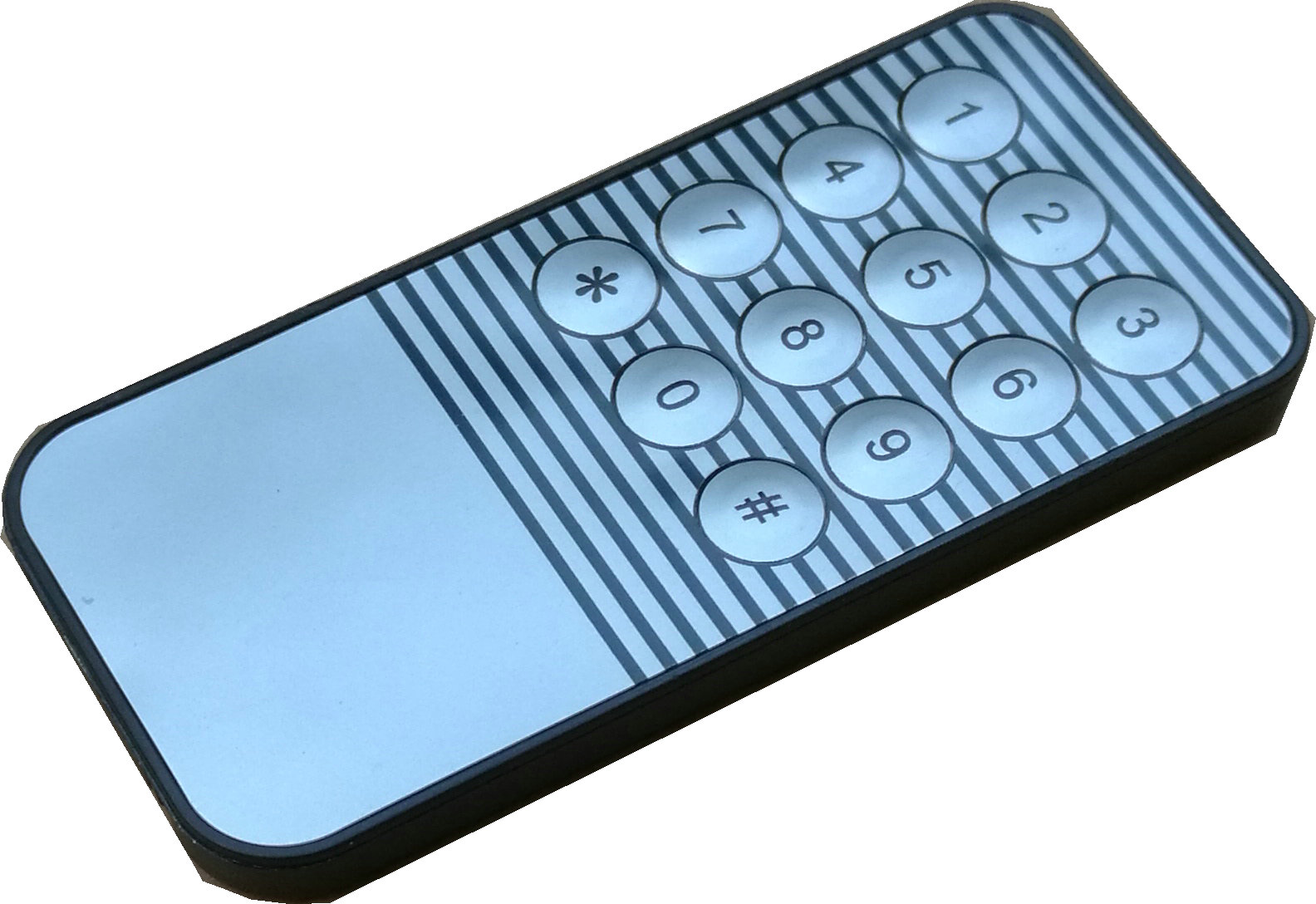

遙控器如下圖:

需要遙控器的可以拍一下連接：

https://item.taobao.com/item.htm?spm=0.7095261.0.0.24ff1debfPDp57&id=576295081714

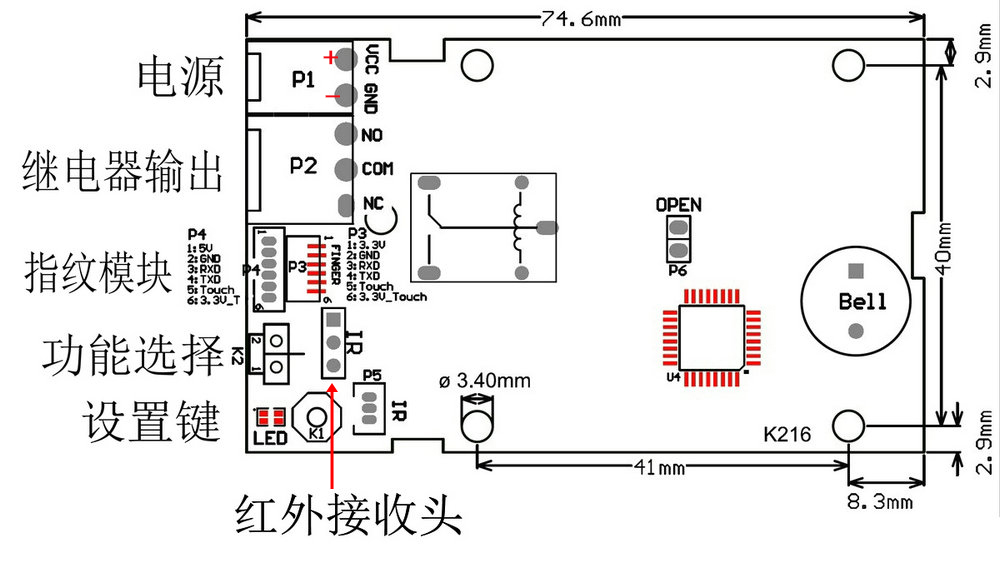

內部控制板電路板示意圖：

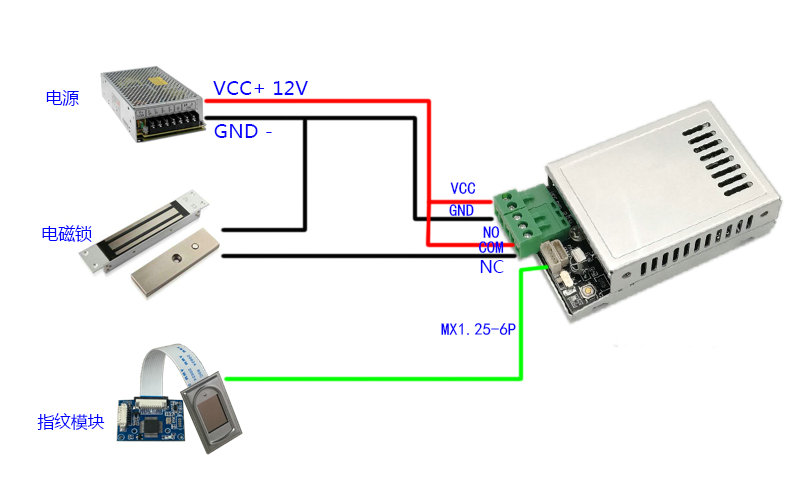

K216連接的一種圖例：

產品圖：

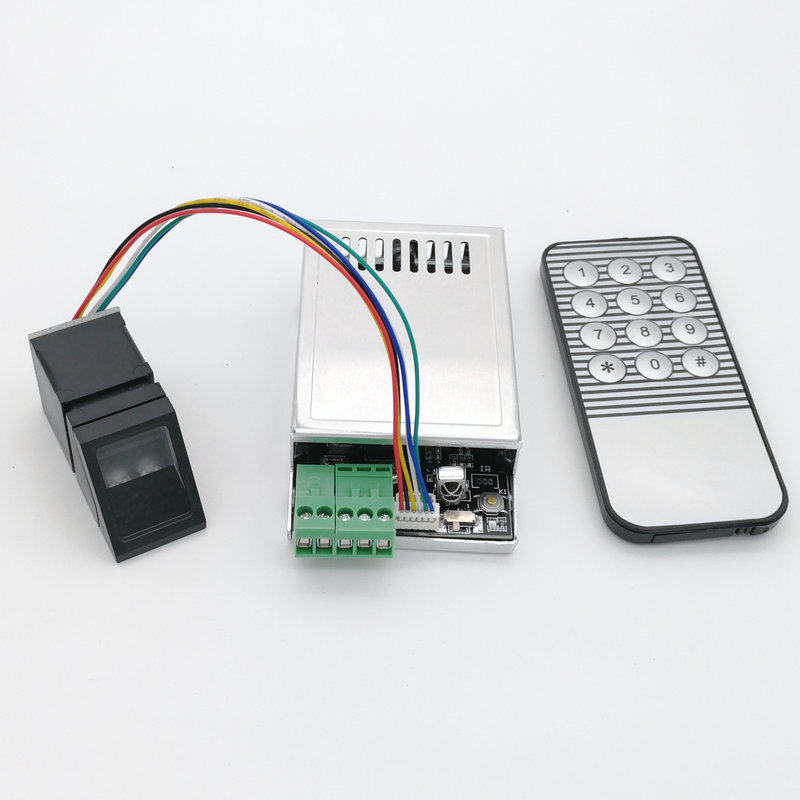

K216控制板和R307光學指紋模塊，外加遙控器

K216控制板和R303T電容指紋模塊，外加遙控器

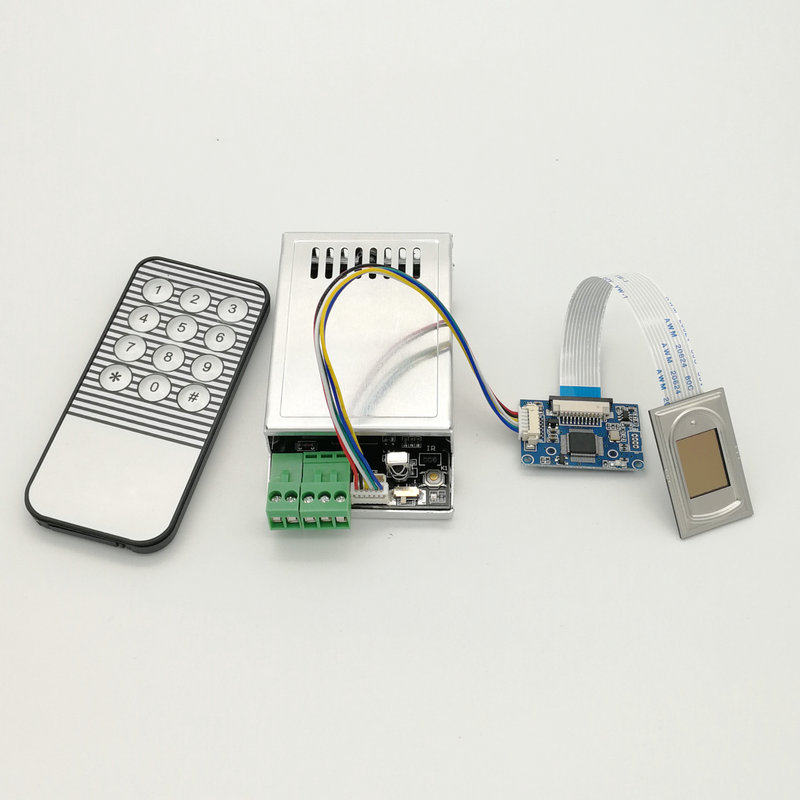

  K216控制板和R302電容指紋模塊，外加遙控器

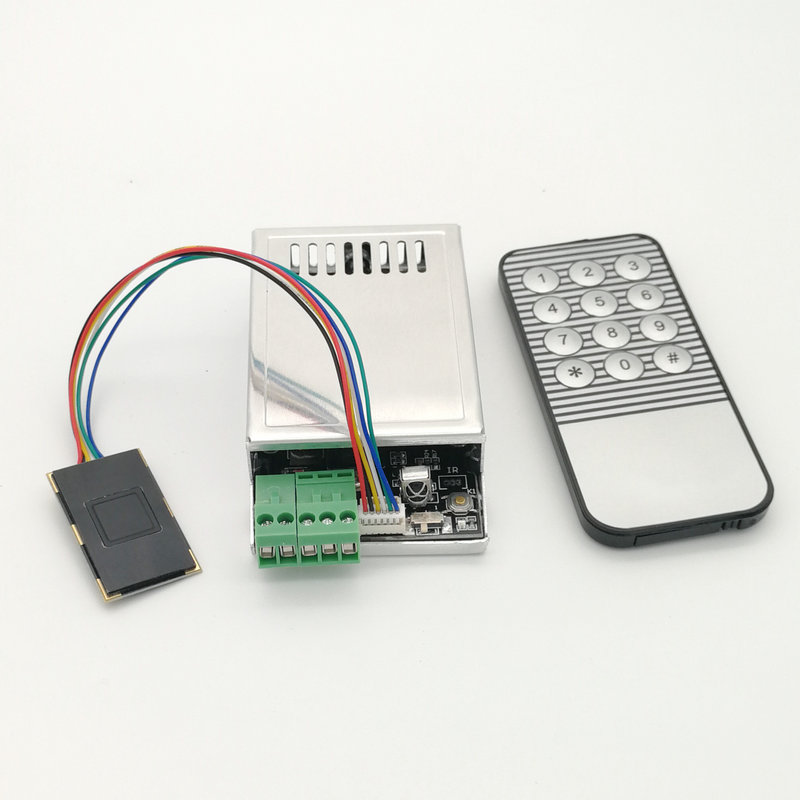

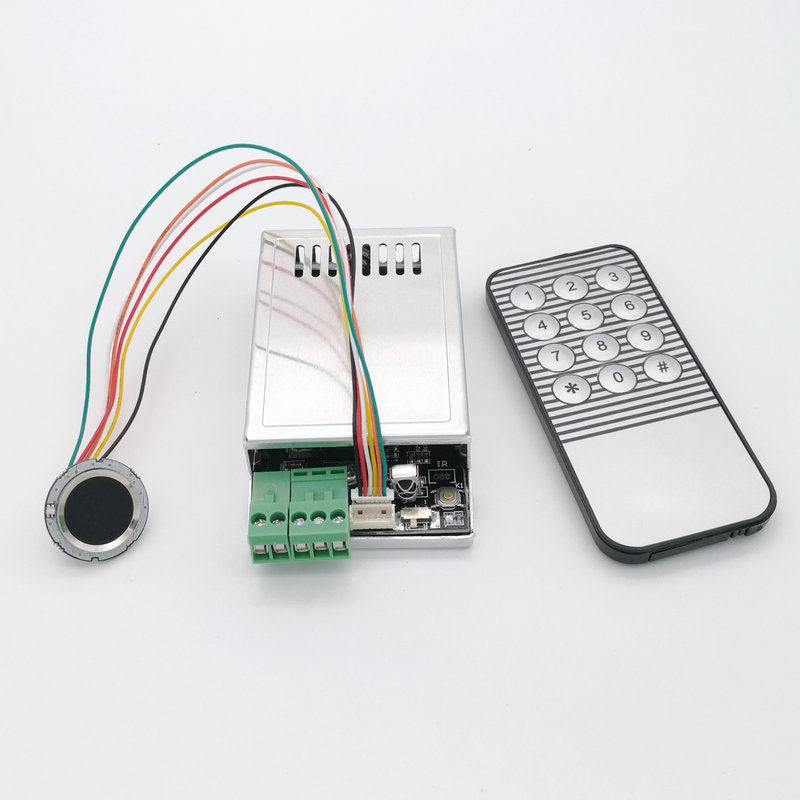

K216控制板和R502電容指紋模塊，外加遙控器

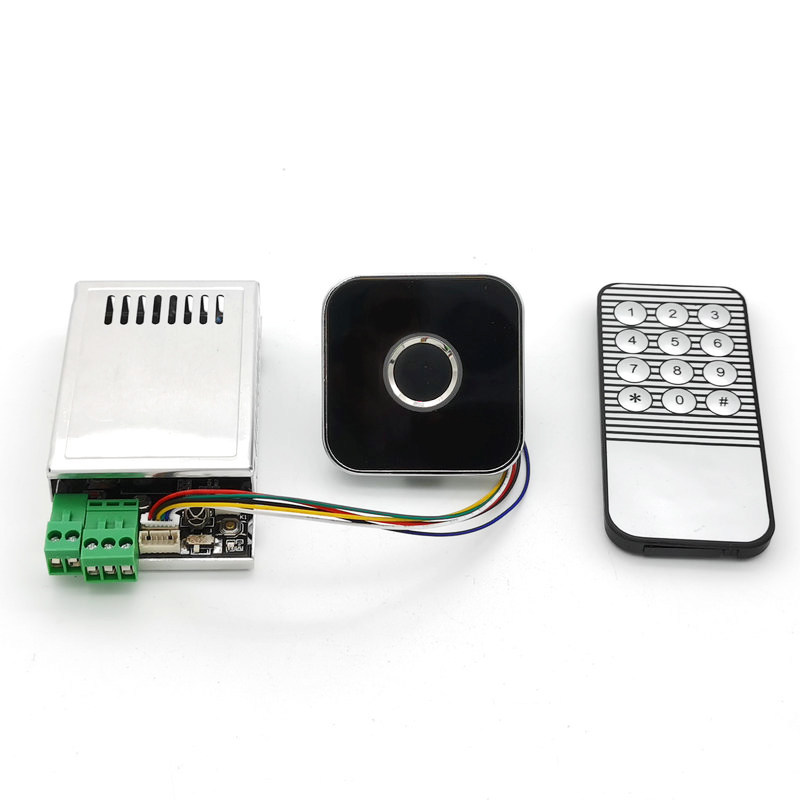

K216控制板和R502AW電容指紋模塊，外加遙控器

配R502AW安裝參考圖例

溫馨提示：買控制板需要電路技術和動手能力，沒有技術支持哦，謝謝理解
