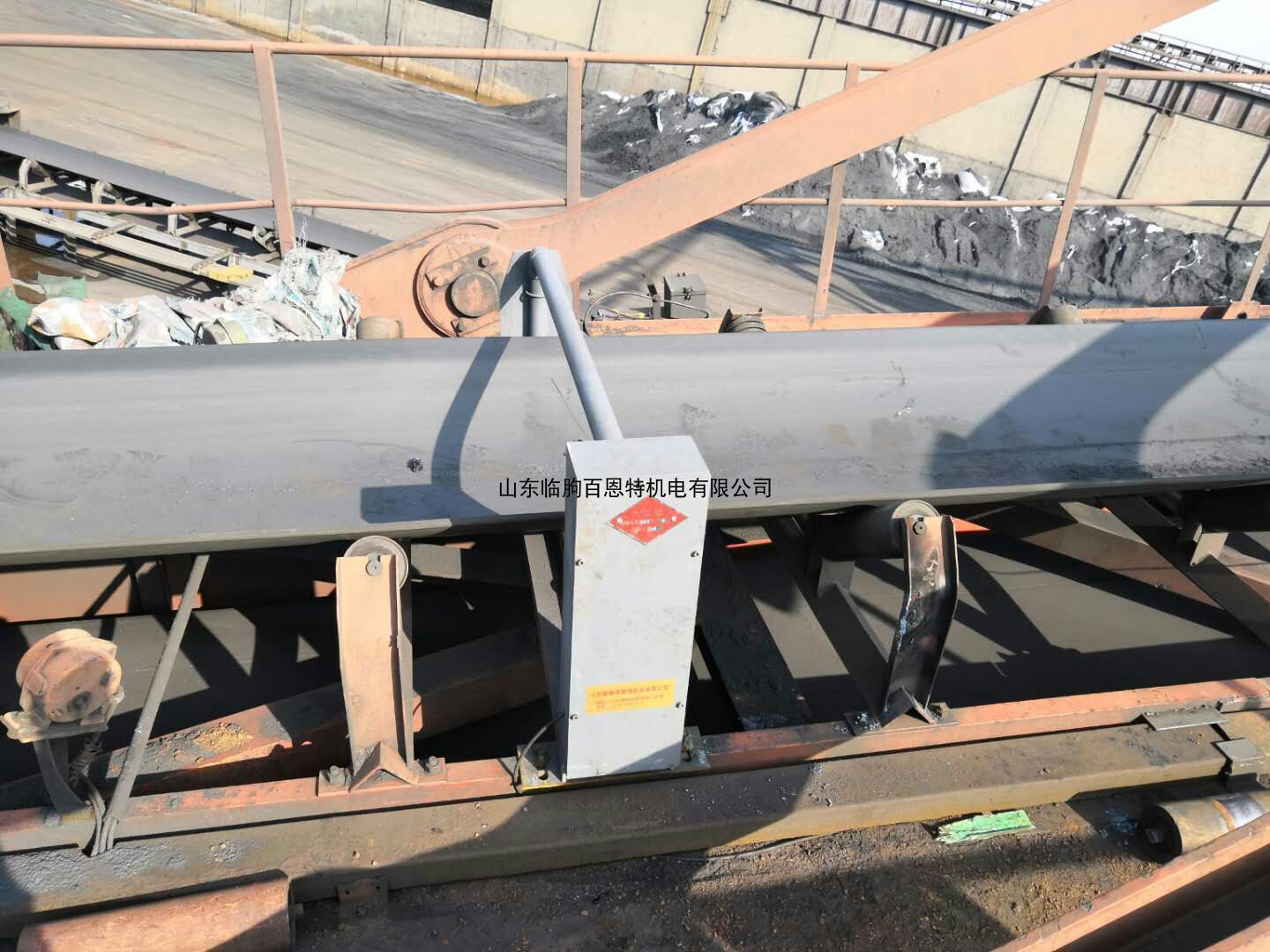

GJT-1F-B 磁性物料皮帶機金屬探測儀

適用于磁性物料如黑色，有色金屬礦山

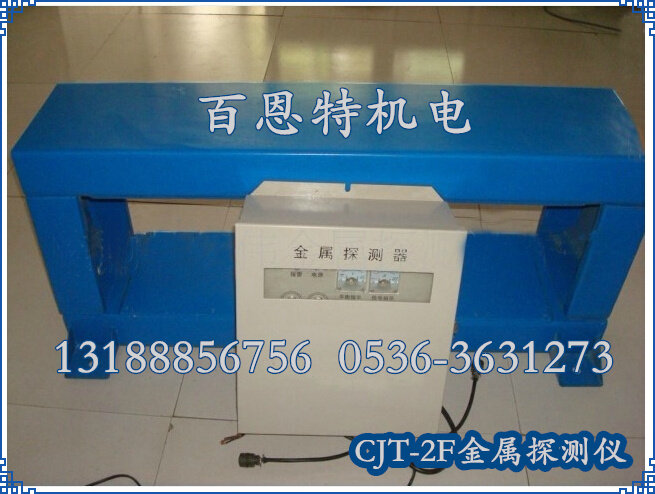

GJT-2F金屬探測儀

     GJT—2F型金屬探測器是在原有探測器的基礎上，經過不斷更新改進設計，使其性能更加可靠，使用更加合理。GJT—2F系列金屬探測儀適用于工礦企業中的各種非磁性物料帶式輸送及處理系統，能準確探測出混在物料中的鐵、鋼、錳鋼、鉻鋼、鋁、銅等各種金屬雜物，除報警指示燈閃亮，蜂鳴器鳴叫外，控制回路有繼電器接點輸出可與除鐵器配套使用，進行自動除鐵，也可直接令皮帶機停車人工除鐵，對防止金屬進入原料破碎系統，保護設備安全運行提供可靠的保證。

GJT—2F型金屬探測儀與以往機型相比，有以下改進：

        1、應用了新金屬檢測技術——數字移相技術及相關檢測技術，并采用全套進口集成電路及原器件，使整機性能更加穩定，印刷電路板采用接插式連接，備件標準化，拆裝維修方便。         2、高靈敏度設計，并且靈敏度調試定量化。

        3、控制箱既可以現場安裝，也可以遠傳到控制室內，新的電路設計可以使遠傳距離達到150米（該功能可根據用戶需要選擇）。

        4、新的傳感器設計，使其在相同的穩定性及抗沖擊條件下，重量較以往傳感器減輕了2/3，使現場安裝更方便。

        5、采用了多種抗干擾措施，對電路自身產生的噪聲和外界各種干擾均有很強的抑制能力，有效地防止了誤報警。

        6、具有供維護、調試用的監測回路和故障自診斷功能，便于調整和修理。

二、工作原理   本機是利用金屬在進入傳感電磁場時產生的金屬信號，通過電子技術對之進行處理，并驅動執行機構動作，從而排除有害金屬。

   新的金屬檢測技術的研究成果表明，金屬在通過傳感電磁場時，不僅引起電磁場幅度的變化，同時引起電磁場相位也產生變化。而且，金屬的屬性不同（磁性的，非磁性的）引起電磁場幅度和相位的變化也不相同。以往所有機型的探測器都是檢測幅度變化信號，而忽略了相位變化信號。GJT—3E型金屬探測儀采用新的金屬檢測技術——數字移相及相關檢測技術，對金屬進入傳感電磁場所產生的幅度和相位變化信號均予以檢測，從而得到對該金屬檢測靈敏度。因而使該機的檢測靈敏度和抗干擾指標上比以往機型有很大提高。

三、技術指標

       GJT—2F型金屬探測儀整機按戶外型防水、防塵結構設計，符合IP54標準，全天候工作。主要技術指標如下：

（1）控制箱

外形尺寸：350mm×300mm×110mm

  重量 ：9kg

結構形式：戶外壁掛式防水、防塵結構

工作方式：全天候連續工作

輸出信號：繼電器接點輸出，一組常開，一組常閉

接點容量：5A，220VAC/28VDC

定時功能：繼電器吸合后延時釋放，時間1-10秒。

（2）探測傳感器

結構形式：平板型可拆卸結構

適用輸送膠帶寬度：500mm-2000mm

適用輸送膠帶速度：0.8—3.5米/秒

（3）綜合性能指標

電源電壓：AC220V±10% 50HZ

消耗功率：∠40W

環境溫度：—200C—+500C

相對濕度：85% RH

傳感器安裝平面與水平面夾角≤18度

傳感器與控制箱之間*大距離∠150米.
