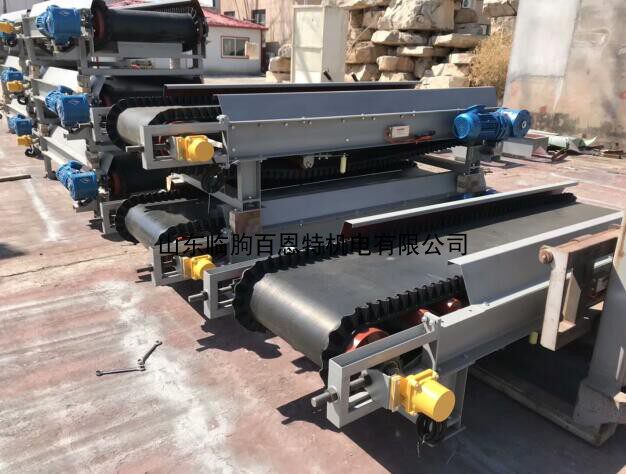

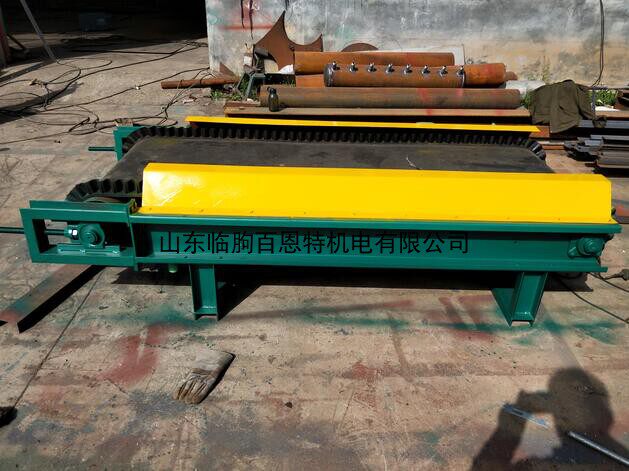

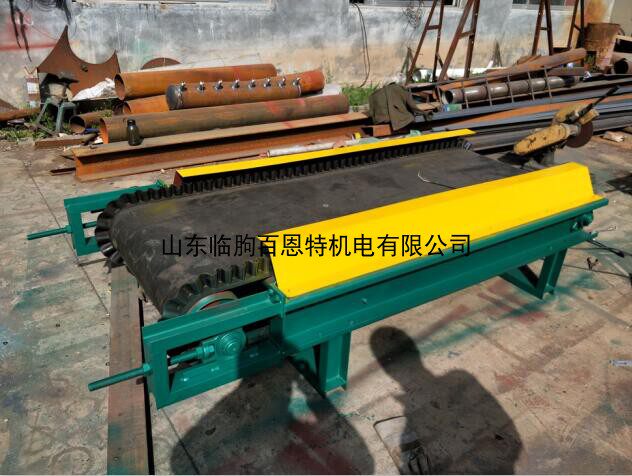

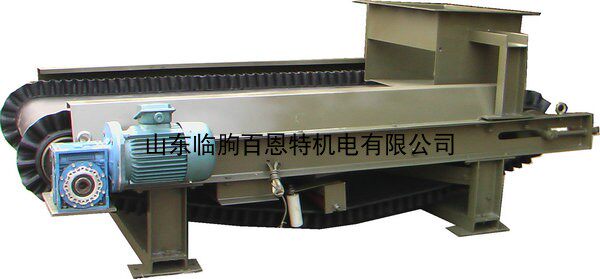

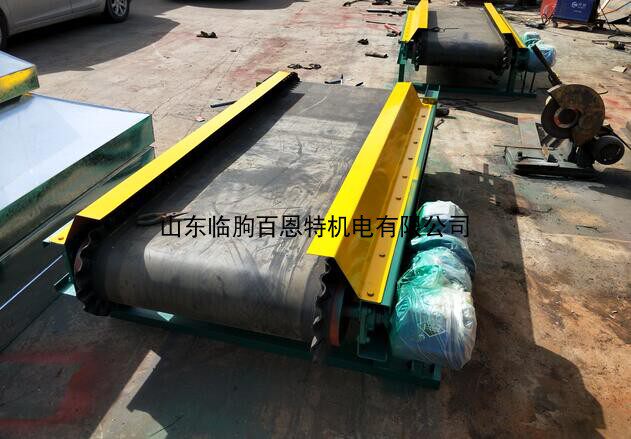

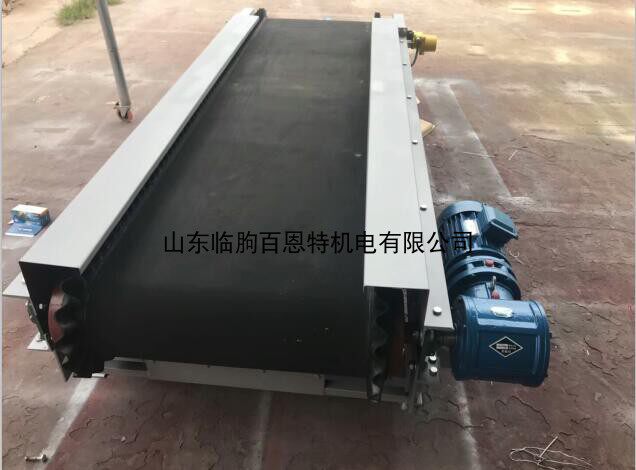

定量給料調速皮帶秤

第一章?概述

DEL型調速給料機是我公司研制開發的新型定量給料機，本機采用平行梁傳感器及桿端軸承結構，消除了原秤稱量架十字彈簧片恢復一致性差，皮帶跑偏等帶來的計量誤差。具有運行穩定，計量精度高等優點，適用于建材、冶金、礦山、化工、糧食等行業可粒狀、塊狀物料配料和計量，是實現自動化控制、穩定產品質量的一種計量設備。

第二章?技術參數

·計量精度：?0.5%

·流 量： 0.5—1000t/h

·皮帶速度：＜0.4m/s

·電源電壓：380V?＋?10%、－15% 50HZ±1%

·使用環境：秤?體:?－15℃—＋50℃

電控柜: 0℃—＋45℃

·物料溫度：一般 ≤80℃

特殊設計≤150℃

·物料水分：≤15%

·規 格:?皮帶寬度：500mm—1800mm

滾筒中心距：1300mm—5000mm

第三章?結構與功能

系統組成包括機械、電氣兩大部分

1、機械部分-秤體：

1-1.?槽鋼機架：是皮帶秤的基礎部件，各功能部件全部安裝在槽鋼機架上，構成電子皮帶秤的機械秤體。

1-2.驅動裝置：包括電機、減速機為申克秤專用減速機，其輸出軸直接與主動滾筒連接，具有結構緊湊、體積小、功耗低、減速比大、運轉平穩等特點。

1-3、稱量裝置：由稱重框架、托輥組成，支架一端由兩組軸承座支撐 ，另一端用桿端軸承、平行梁傳感器固定橫梁上。物料重量通過托輥傳遞到力傳感器上。

1-4、主動滾筒、從動滾筒及環形橡膠帶，實現物料的傳送。

1-5、托輥：用于承受料倉物料的壓力，保持皮帶上物料厚度均勻。

1-6、卸料裝置：引導皮帶上的物料進入下一工藝，防止粉塵飛物。

1-7、擋料裝置：防止物料自皮帶兩側外溢。

1-8、皮帶表面清掃裝置：防止皮帶粘料而影響計量精度。

1-9、皮帶自動張緊裝置：保證皮帶具有恒定的張緊力。

1-10、導向托輥：即張緊皮帶，又導向皮帶，防止皮帶跑偏。

1-11、標定支架：用于定量給料秤的靜態標定。

1-12、供料料斗：根據物料的不同性質配置。

2、電氣部分：

電源控制箱，稱重傳感器、稱重控制儀表、變頻器、測速傳感器等。

2-1、電源控制箱：配備變頻調速控制器用于控制皮帶的運行速度；

2-2、拉力傳感器：將壓力信號轉換為毫伏電壓信號。

2-3、信號放大器：把毫伏級的電壓信號轉變為4-20MA.

2-4、限位開關：為防止皮帶跑偏設計，安裝于秤架皮帶的兩邊，與皮帶保持5-10mm的間隙。

2-5、測速傳感器：將皮帶的轉速通過光柵轉換為脈沖信號，安裝在皮帶內側，裝有日本產歐姆龍測速器或安裝于電動機與減速機連接的法蘭處。

2-6、應用戶要求不用測速器而從變頻器內獲取速度信號的接線方式見附圖

2-7、變頻器：根據物料量控制皮帶的運行速度
