JTW6C20電容觸摸芯片防水抗干擾觸控IC小家電LED調光觸摸開關方案

概述：

電容式觸摸感應IC是為實現人體觸摸界面、替代機械式輕觸開關而設計的，具有防水防塵、密封隔離、堅固美觀的操作界面等優點。JTW6C20提供20個觸摸按鍵并給客戶一個簡易設定的按鍵應用方案、外圍電路簡單、操作方便，客戶只要使用IIC通訊格式，即可設定并讀取獨立按鍵觸摸數據。對于防水和抗干擾方面有很優異的表現。

特點：

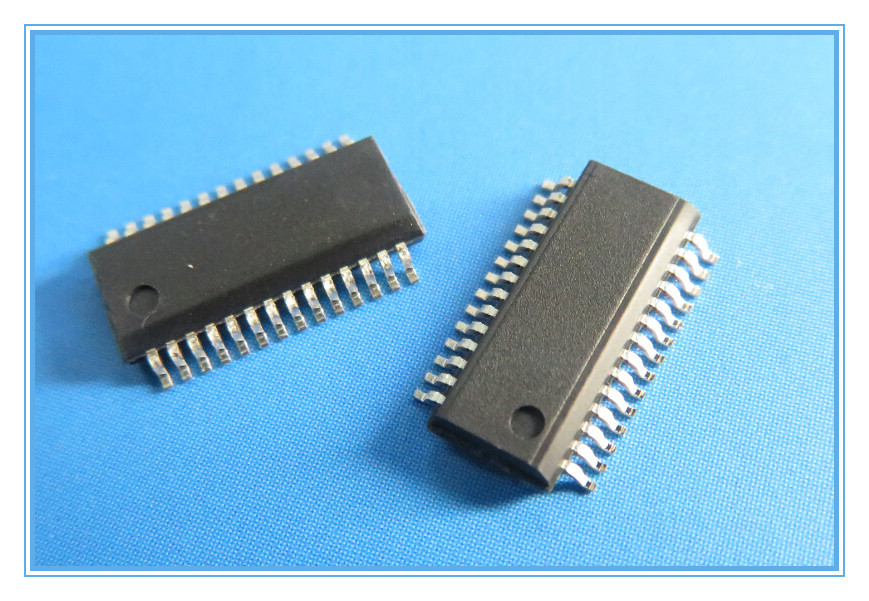

工作電壓范圍寬：1.8V-5.5V，內建穩壓電路給觸摸使用，提供穩定、可靠的工作環境；工作電流小：可設置為省點模式，適合需長時間待機的應用，如遙控器等。工作電流3mA（@VDD=3.3V，無負載）待機電流≤20uA（@VDD=3.3V，無負載，低功耗模式）；觸摸響應快；抗干擾性能強。高抗干擾性，近距離、多角度手機干擾的情況下，觸摸響應靈敏度及可靠性不受影響；具有防水及水漫成片水珠覆蓋在觸摸按鍵面板，按鍵仍可有效判別；觸摸按鍵數多。提供20個觸摸按鍵供客戶依照需求進行規劃設計，可同時輸出所有觸摸按鍵。觸摸靈敏度調整靈活。可以經由CAP腳的外接電容來調整靈敏度，電容越大越靈敏度越高。也可通過IIC單獨設置每一個按鍵的靈敏度（按鍵閥值）；面板材料多樣化：絕緣材料。如普通玻璃、有機玻璃、鋼化玻璃、塑膠等。面板厚度：亞克力材質0-10mm，不同材質的面板厚度有所差異；封裝：SSOP28。

產品應用：

大小家電門禁監控設備消費類電子數碼產品

封裝腳位圖及說明：

管腳描述：

應用電路：

Layout注意事項：

PCBLayout最關鍵的兩點是減少PCB的基準電容和避免干擾。為了增大抗干擾性，避免被其他干擾：

1、觸摸PAD可以是任何形狀，建議使用規則形狀，大小在8*8-15*15mm之間；

2、觸摸PAD周圍敷銅接地。敷銅到觸摸PAD的距離要大于等于1mm，建議在2mm間距**，距離太近將會降低觸摸的靈敏度。

3、觸摸PAD底部不要走線。如果干擾環境較大，可以在觸摸PAD下面鋪網格銅；4、觸摸PAD到芯片間的連線盡量短和細。連線寬度0.15-0.2mm為**，連線周圍敷銅，連線到敷銅的距離保持在0.5-1mm之間。5、觸摸PAD到芯片間的連線底部盡量不要過線，不能避免的情況下不要與觸摸走線平齊，過線寬度不要大于觸摸連線的寬度、不能過高頻和電源線。6、電源的布線，首先要以電路區塊分割，觸摸芯片能有獨立的走線到電源正端，若無法獨立的分支走線，則盡量?jī)?yōu)先提供觸摸電路后再接到其他電路。接地部分也相同，希望能有獨立的分支走線到電源的接地點，也就是星型接地，避免與其他電路的干擾

技術支持：

我們專業承接觸摸小家電、LED觸摸調光方案的開發，更多信息及方案咨詢，請與我們聯系。
