JTW6102電容觸摸芯片防水抗干擾觸控IC小家電LED調光觸摸開關方案

概述：

提供兩個觸摸感應按鍵，一對一直接輸出，提供低功耗模式，可用于電池應用的產品。對于防水和抗干擾方面有很優異的表現。

特點：

工作電壓范圍寬：1.8V - 5.5V。內建穩壓電路給觸摸使用，提供穩定、可靠的工作環境；

工作電流小：

工作電流 2mA（@VDD=3.3V，無負載）

待機電流≤10uA（@VDD=3.3V，無負載，低功耗模式）；

觸摸響應快；

抗干擾性能強。高抗干擾性，近距離、多角度手機干擾的情況下，觸摸響應靈敏度及可靠性不受影響；

觸摸靈敏度調整靈活。可以經由 CAP 腳的外接電容來調整靈敏度，電容越大越靈敏度越高；

面板材料多樣化：絕緣材料。如普通玻璃、有機玻璃、鋼化玻璃、塑膠等。面板厚度：

亞克力材質 0-10mm，不同材質的面板厚度有所差異；

具有防水及水漫成片水珠覆蓋在觸摸按鍵面板，按鍵仍可有效判別；

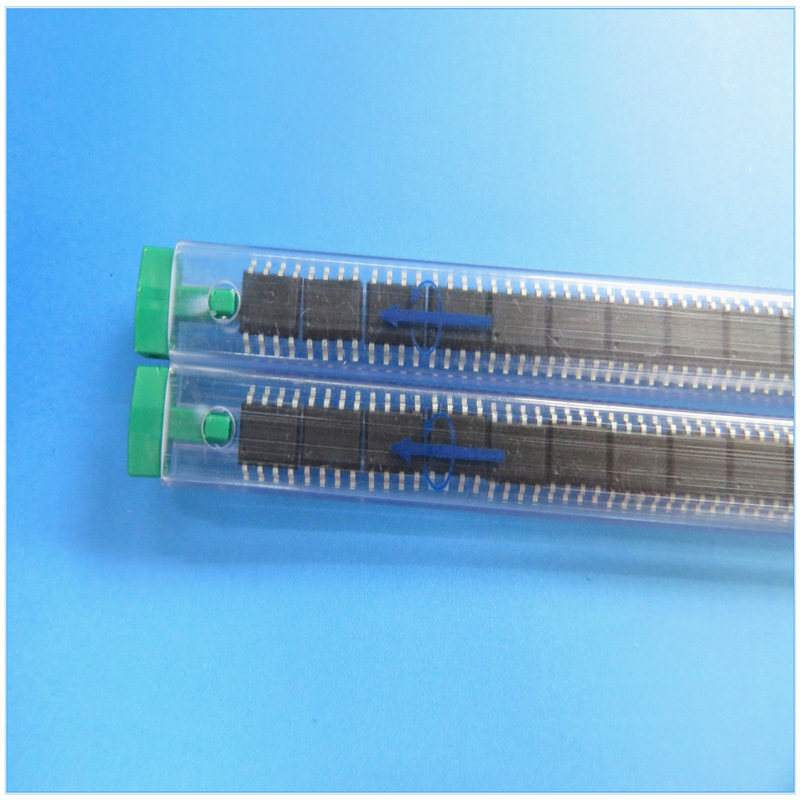

封裝：SOP8

功能描述：

JTW6102 于手指按壓觸摸盤，在 60mS 內輸出對應按鍵的狀態；

一對一直接輸出，上電未按鍵時輸出高電平，有觸摸時輸出低電平；

具有防呆措施，若是按鍵有效輸出連續超過 15 秒，就會被復位；

環境調試功能，可隨環境的溫濕度變化調整參考值，確保按鍵判斷工作正常；

可分辨水與手指的差異，對于水漫與水珠覆蓋按鍵觸摸盤，仍可正確判讀按鍵動作。

但水不可于按鍵觸摸盤上形成水柱，若如此則如同手按鍵一般，會有按鍵承認輸出；

內建 LDO 及抗電源雜訊的處理程序，對于電源紋波的干擾有很好的耐受能力。

產品應用：

各種小家電，娛樂產品。

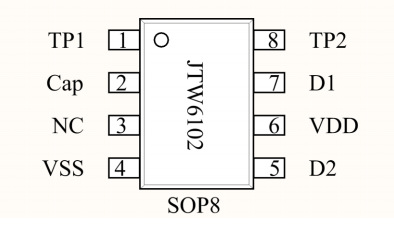

管腳定義：

管腳描述：

應用電路：

PCB Layout外形：

觸摸 PAD 可以是任何形狀，但盡量集中在正方形、長方形、圓形等規則的形狀以確保良好的觸摸效果，避免將觸摸 PAD 設計成窄長的形狀。

尺寸：尺寸建議在 8*8mm-15*15mm 之間，最小 4*4mm，最大 30*30mm，太小了觸摸靈敏度不夠，太大了容易受到干擾。

位置：觸摸 PAD 盡量靠近芯片放置。觸摸 PAD 到芯片的位置要分布均勻。

Layout 注意事項PCB

Layout 最關鍵的兩點是減少 PCB 的基準電容和避免干擾。為了增大抗干擾性，避免被其他干擾：1、觸摸 PAD 周圍敷銅接地。敷銅到觸摸 PAD 的距離要大于等于 1mm，建議在 2mm間距**，距離太近將會降低觸摸的靈敏度。2、觸摸 PAD 底部不要走線。3、觸摸 PAD 到芯片間的連線盡量短和細。連線寬度 0.15-0.2mm 為**，連線周圍敷銅，連線到敷銅的距離保持在 0.5-1mm 之間。4、觸摸 PAD 到芯片間的連線底部盡量不要過線，不能避免的情況下過線寬度不要大于觸摸連線的寬度、不能過高頻和電源線。5、電源的布線，首先要以電路區塊分割，觸摸芯片能有獨立的走線到電源正端，若無法獨立的分支走線，則盡量優先提供觸摸電路后再接到其他電路。接地部分也相同，希望能有獨立的分支走線到電源的接地點，也就是星型接地，避免與其他電路的干擾。

技術支持：

我們專業承接觸摸小家電、LED觸摸調光方案的開發，更多信息及方案咨詢，請與我們聯系。
