概述:

JTW90208是一顆高靈敏度、單觸摸按鍵輸入，單路PWM輸出，帶兩路輸出指示燈的調光芯片。無級調光讓用戶根據需求隨意調節燈光的亮度。

特點:

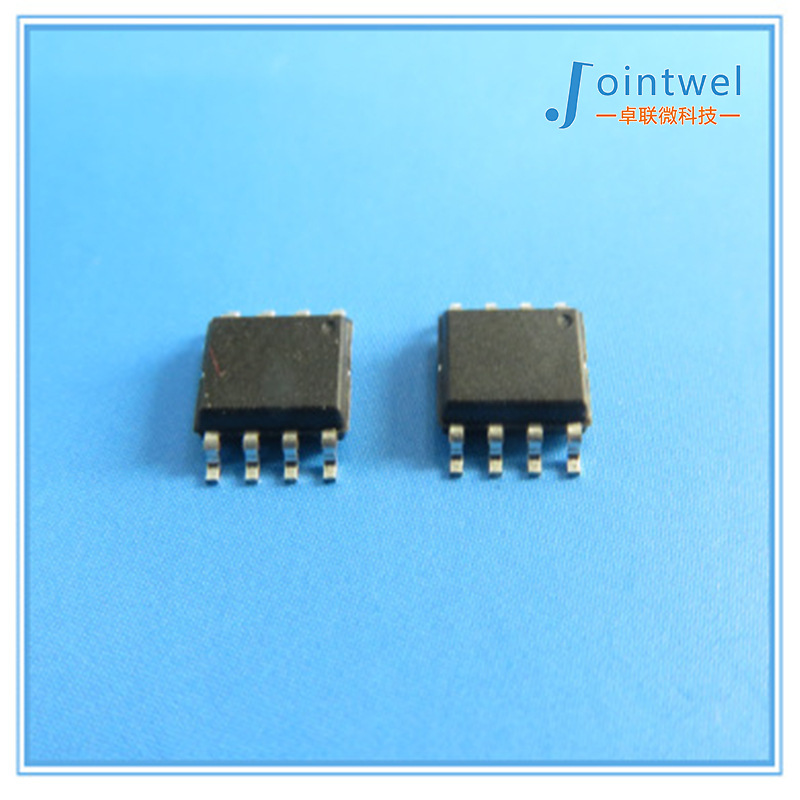

工作電壓范圍寬：2.0V-5.5V內建穩壓電路給觸摸使用，提供穩定、可靠的工作環境工作電流小工作電流1.9mA（@VDD=3.3V，無負載）觸摸響應快抗干擾性能強。高抗干擾性，近距離、多角度手機干擾的情況下，觸摸響應靈敏度及可靠性不受影響。觸摸靈敏度調整靈活。可以經由調整CAP腳的外接電容來調整靈敏度，電容越大越靈敏度越高。PWM輸出頻率：8KHz面板材料多樣化：絕緣材料。如普通玻璃、有機玻璃、鋼化玻璃、塑膠等。面板厚度：亞克力材質0-10mm，不同材質的面板厚度有所差異。封裝：SOP8

管腳定義:

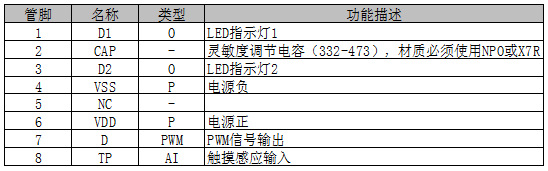

管腳描述：

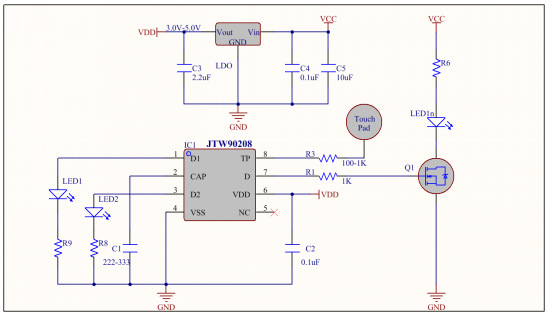

應用電路：

功能描述：

初始上電時D輸出為低電平，D1輸出低電平，D2輸出高電平點擊觸摸（短按）時，可實現燈光的開、關控制。長按觸摸（長按）時，可實現燈光的無級亮度調節。當燈亮?xí)r，長按實現燈光由亮到暗，然后由暗到亮，一直循環，松開后保持松開前的亮度。帶開關燈亮度記憶功能，不帶掉電亮度記憶功能。D1、D2輸出狀態指示當燈亮?xí)r：D1輸出高電平，D2輸出低電平當燈滅時：D1輸出低電平，D2輸出高電平

PCBLayout外形：觸摸PAD可以是任何形狀，但盡量集中在正方形、長方形、圓形等規則的形狀以確保良好的觸摸效果，避免將觸摸PAD設計成窄長的形狀。

尺寸：尺寸建議在8*8mm-15*15mm之間，最小4*4mm，最大30*30mm，太小了觸摸靈敏度不夠，太大了容易受到干擾。位置：觸摸PAD盡量靠近芯片放置。觸摸PAD到芯片的位置要分布均勻。

Layout注意事項

PCBLayout最關鍵的兩點是減少PCB的基準電容和避免干擾。為了增大抗干擾性，避免被其他干擾：1、觸摸PAD周圍敷銅接地。敷銅到觸摸PAD的距離要大于等于1mm，建議在2mm間距**，距離太近將會降低觸摸的靈敏度。2、觸摸PAD底部不要走線。3、觸摸PAD到芯片間的連線盡量短和細。連線寬度0.15-0.2mm為**，連線周圍敷銅，連線到敷銅的距離保持在0.5-1mm之間。4、觸摸PAD到芯片間的連線底部盡量不要過線，不能避免的情況下過線寬度不要大于觸摸連線的寬度、不能過高頻和電源線。5、電源的布線，首先要以電路區塊分割，觸摸芯片能有獨立的走線到電源正端，若無法獨立的分支走線，則盡量優先提供觸摸電路后再接到其他電路。接地部分也相同，希望能有獨立的分支走線到電源的接地點，也就是星型接地，避免與其他電路的干擾。

?

?

技術支持：

我們專業承接觸摸小家電、LED觸摸調光方案的開發，更多信息及方案咨詢，請與我們聯系。

?

?
