JTW90203單鍵雙兩路PWM輸出觸摸芯片鏡前燈浴室鏡觸摸IC方案開發

概述：

JTW90203 是一顆專用于化妝鏡照明用的，雙色溫 LED 燈光亮度調節及控制的單通道電容式觸摸感應芯片。可在有玻璃介質隔離的情況下實現觸摸功能，燈光亮度根據用 戶需求隨意調節。

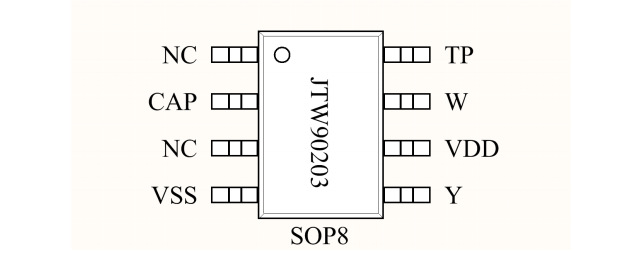

管腳定義 ：

管腳描述：
應用電路：

功能描述：

初始上電時W、Y輸出為低電平，燈為關滅狀態點擊觸摸（短按）時，可實現燈光色溫的切換或開、關控制。短按：W→Y→W、Y→滅→W……如此循環。每次切換為亮度均為****，不記憶切換前的亮度。長按觸摸（長按）時，可實現燈光的無級亮度調節。當燈亮時，長按實現燈光由亮到暗，然后由暗到亮，一直循環，松開后保持松開前的亮度。不帶亮度記憶功能。

特點：

工作電壓范圍寬：1.8V-5.5V內建穩壓電路給觸摸使用，提供穩定、可靠的工作環境工作電流小工作電流1.7mA（@VDD=3.3V，無負載）觸摸響應快抗干擾性能強。高抗干擾性，近距離、多角度手機干擾的情況下，觸摸響應靈敏度及可靠性不受影響。觸摸靈敏度調整靈活。可以經由調整CAP腳的外接電容來調整靈敏度，電容越大越靈敏度越高。PWM輸出頻率：8KHz面板材料多樣化：絕緣材料。如普通玻璃、有機玻璃、鋼化玻璃、塑膠等。面板厚度：亞克力材質0-10mm，不同材質的面板厚度有所差異。封裝：SOP8

PCBLayout外形：

觸摸PAD可以是任何形狀，但盡量集中在正方形、長方形、圓形等規則的形狀以確保良好的觸摸效果，避免將觸摸PAD設計成窄長的形狀。

尺寸：

尺寸建議在8*8mm-15*15mm之間，最小4*4mm，最大30*30mm，太小了觸摸靈敏度不夠，太大了容易受到干擾。

位置：觸摸PAD盡量靠近芯片放置。觸摸PAD到芯片的位置要分布均勻。

Layout注意事項

PCBLayout最關鍵的兩點是減少PCB的基準電容和避免干擾。為了增大抗干擾性，避免被其他干擾：1、觸摸PAD周圍敷銅接地。敷銅到觸摸PAD的距離要大于等于1mm，建議在2mm間距，距離太近將會降低觸摸的靈敏度。2、觸摸PAD底部不要走線。3、觸摸PAD到芯片間的連線盡量短和細。連線寬度0.15-0.2mm，連線周圍敷銅，連線到敷銅的距離保持在0.5-1mm之間。4、觸摸PAD到芯片間的連線底部盡量不要過線，不能避免的情況下過線寬度不要大于觸摸連線的寬度、不能過高頻和電源線。5、電源的布線，首先要以電路區塊分割，觸摸芯片能有獨立的走線到電源正端，若無法獨立的分支走線，則盡量優先提供觸摸電路后再接到其他電路。接地部分也相同，希望能有獨立的分支走線到電源的接地點，也就是星型接地，避免與其他電路的干擾。

技術支持：

我們專業承接觸摸小家電、LED觸摸調光方案的開發，更多信息及方案咨詢，請與我們聯系。
