式料位計的應用范圍很廣，包括粗糙或精細的固體顆粒、粉末、液體、食品，甚至某些粘稠或腐蝕性的物質。

測量物料：除塵灰、粉煤灰、礦石粉、煤、水泥、塑料顆粒、PVC粉末、谷物、飼料……

應用現場：

鋼廠：配料倉、儲灰倉、原料倉……

電廠：粉煤灰倉、煤粉倉、原煤倉……

水泥廠：水泥倉、原料倉、熟料倉……

?

一、?概述

重錘料位計可用來測量粉狀、顆粒狀及塊狀固體物料料倉的料位，使用戶可靠地掌握料倉中的料位。

料位計由傳感器及控制顯示儀表構成，傳感器的設計吸收了國內外同類產品的優點，其獨特的結構與傳動方式使以往許多其它形式的重錘料位計經常出現的毛病都得以克服，做到運行可靠、維護量小、應用面廣.? ? ? ? ? ? ? ? ? ? ??

? ? ??控制顯示器采用了16位單片機，由程序控制傳感器的整個探測過程的動作并檢測其信號，進行計算，在面板上的顯示窗口顯示料位數字，并有相應的4-20mA模擬電流信號輸出，測量可定時自動進行，也可手動測量。

二、主要技術指標

1.???傳感器

測量范圍：????? 0～50m（特殊規格可協商）

測量精度：????? ±3cm

重復性： ? ? ? ±1％

分辨率： ? ? ? ±3cm

探測速度： ? ? ? 0.15m/s

測 量 帶： ? ? ? ф2不銹鋼鋼絲繩

重錘重量： ? ? ? 1Kg

2.控制顯示儀表

電源電壓：????? 220VAC±10％??? 50Hz±1Hz

功 ? ?耗：????? 靜止時 5W????? 運動時 55W

環境溫度：????? -30℃～+60℃

數字顯示：????? 0.00～60..00（m）

電流輸出：????? 4～20mA

輸出信號精度：? ??±0.1％

定時時間： ? ? ? 1～6999分鐘（或按用戶要求定）

與傳感器**距離： ?0.5km

重 ? ?量： ? ? ? 5kg

外形尺寸：? 　 ? 寬160×高80×長125

開孔尺寸：????? 寬（150+1）×高（75+1）

三、工作原理

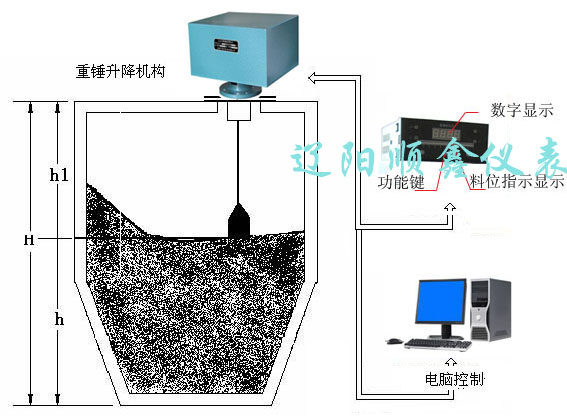

安裝在料倉頂部的料位計傳感器的探測過程由控制顯示儀表發出的信號控制。傳感器由可逆電機、蝸輪、蝸桿、絲杠、齒輪軸、繞線筒、靈敏杠桿等組成。（見圖1）

當傳感器接到探測命令時：電機正轉，經蝸輪、蝸桿減速后帶動齒輪軸和繞線筒轉動，使鋼絲繩下放，帶動重錘由倉頂下降。當重錘降至料面時被料面托起而失重，鋼絲繩松馳，靈敏杠桿動作使微動開關接觸，控制顯示器得到該信號立即發出電機反轉命令，重錘上升返回，直到繞線筒碰上到頂開關，電機停轉，重錘回到倉頂原始位置，完成一次探測過程。

在此過程中，控制顯示儀表通過檢測繞線筒的轉數計算出重錘從倉底到料面間的距離，在面板進行數字顯示，并在后面板端子上輸出4～20mA電流信號。

四、選型標記

??●根據料倉形狀，安裝位置，安裝方式，插入深度等正確選型；

?

?

???●盡可能的提供現場狀況，我們將幫助您做出正確的選擇。如：被測物料的名稱、密度、粒度狀態、毒性、溫度、易燃易爆性、容器的壓力、形狀、材質、壁厚、檢測位置、進出料方式；
???●在高溫時采用分體式探頭，探頭與電子單元的連接電纜為專用電纜，請根據現場要確定長度。
???●我們所提供的現貨均為常規產品，若有特殊需要，可專門訂制。如：非常規安裝方式，特殊材質，更高的技術要求或性能等。

?

??
