螺紋測量儀的優點（與螺紋規比較）：
· 磨損小
· 校準簡單
· 適用于在線檢測與控制
· 檢測快速
· 可用計算機進行數據統計
· 比較測量方法可獲得多種信息
· 儀器的優化設置

儀器的特性：
· 內螺紋測量儀，測量范圍為公稱直徑3-560mm
· 惡劣環境下，測頭不粘連
· 量表安裝尺寸為8mm
· 可以通過更換測量組件來測量不同的齒形、平面直徑和凹槽
· 使用兩半式測頭和滾柱形測頭
· 適用于所有國內和國際標準以及特殊螺紋
· 無摩擦、球支承滑動測量保證了耐久性和重復性
· 可手動測量或使用支架測量
· 測力可調
· 設計牢固并持續更新

產品型號

測量范圍mm *

測頭行程mm

可調測力N

顯示精度mm

*請給出具體的螺紋測量規格。

421O-01

3-26

9

2-15

0.01

421O-02

20-125

15

4-20

0.01

421O-03

60-140

0.01

421O-01+421S

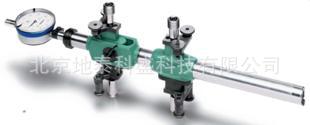

螺紋測量儀使用兩半式測頭或圓柱形測頭進行測量。
兩半式測頭：包括兩段被分割的帶螺紋測頭，測頭的軸線與工件的軸線平行并與大部分的螺紋接觸。此設計保證了測頭的剛性，可通過螺紋環規或光面環規對測頭外徑進項校準。從公稱直徑31mm 起，可使用滾柱形螺紋測頭代替螺紋測頭。滾柱形螺紋測頭涵蓋了儀器的所有測量范圍且包含左旋和右旋螺紋。中徑尺寸發生變化時，必須更換滾柱測頭。

421O-02

產品型號

測量范圍mm *

測頭行程mm

可調測力N

顯示精度mm

421L-11

95-250

10

≥10

0.01

421L-12

195-380

10

≥10

0.01

421L-13

375-560

10

≥10

0.01

421D-21

≥80開始

12

6-12

0.01

此內螺紋測量儀用于測量較大深度的橫向螺紋，主要包括儀器本體、加長桿、中心盤和測頭。

加長桿尺寸段為50mm，**到300mm。

中心盤主要用于方便插入測量和確定測量深度。

螺紋測頭帶導向銷和導向環。

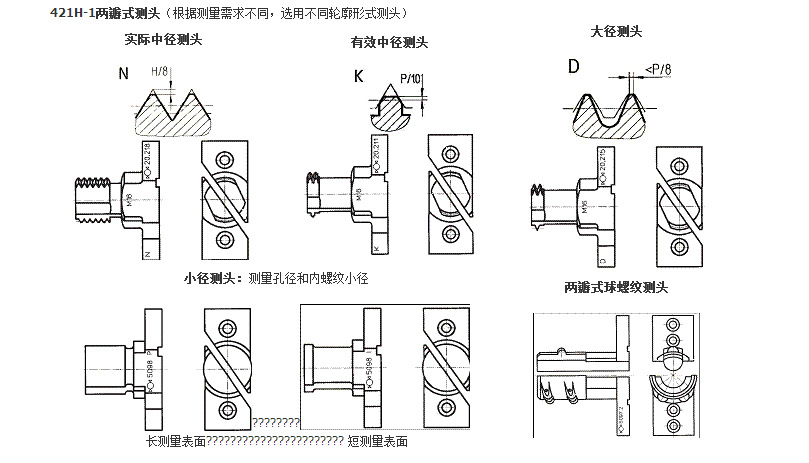

測頭形式N測量實際中徑值；
測頭形式K測量有效中徑值。

產品型號

測量范圍mm *

測頭行程mm

可調測力N

顯示精度mm
