產品概述：

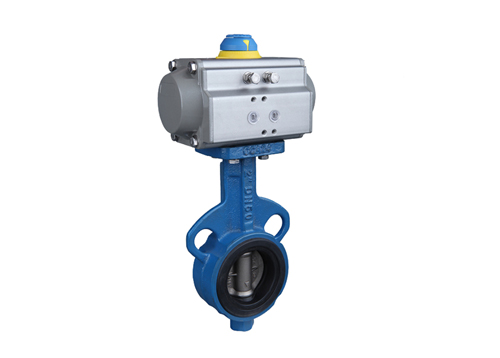

氣動對夾蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，閥門初始位置根據實際需求而定，當閥門由初始位置旋轉90°后即為一個動作結束（由開到關，或由關到開），反之為另外一個動作（由關到開，或由開到關）結束。
產品特點：
1.氣動對夾蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成，便于安裝。
2.氣動對夾蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。
3.氣動對夾蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
4.氣動對夾蝶閥壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
5.巧妙的楔形設計使氣動對夾球閥有越關越緊的自動密封功能。
技術規范 | ||
設計依據 | GB標準 | |
設計標準 | GB/12238 | |
結構長度 | 對夾鏈接 | GB/12221 |
連接法蘭尺寸 | GB/12221 | |
實驗和檢驗 | JB/T9092 | |
參數技術 | |
公稱通徑 | DN15-400mm |
鏈接方式 | 對夾式 |
氣缸選配 | AT系列、AW系列、AT Series、AW Series |
氣缸形式 | 雙作用、單作用（彈簧復位） |
控制方式 | 開關型、調節型、三段式（開度可調） |
公稱壓力 | 6、10、16bar（如需更高壓力，請注明要求。） |
氣源壓力 | 雙作用：4-8bar、單作用：5-8bar |
介質溫度 | W1：-40~180℃ 、W5：-20~80℃、W7：-40~160℃ |
環境溫度 | 標準型：-20~80℃ |
閥體材質 | 鑄鐵（Q）、碳鋼（C）、不銹鋼（P4、P6） |
密封材質 | 丁晴橡膠（X）、聚四氟乙烯（F）、全內襯四氟乙烯（F46） |
| 公稱通徑 | 外型尺寸 | 連接尺寸 | 執行器型號 | ||||||
| L | L1 | L2 | ~H | H1 | D | D1 | n-?d | ||
| 50 | 42 | 141/159 | 71/83 | 269/281 | 68 | 52.9 | 120 | 4-23 | AT050D/063S |
| 65 | 44.7 | 159/211 | 83/59 | 283/303 | 75 | 64.5 | 136.2 | 4-26.5 | AT063D/075S |
| 80 | 45.2 | 159/248 | 83/107 | 289/309 | 93 | 78.8 | 160 | 8-18 | AT063D/088S |
| 100 | 52.1 | 211/269 | 95/123 | 320/338 | 104 | 10.4 | 185 | 4-24.5 | AT075D/100S |
| 125 | 54.4 | 248/269 | 107/123 | 351/366 | 118 | 123.3 | 215 | 4-23 | AT088D/100S |
| 150 | 55.8 | 269/345 | 123/152 | 380/405 | 133 | 155.6 | 238 | 4-25 | AT100D/125S |
| 200 | 60.6 | 345/409 | 152/172 | 435/477 | 165 | 202.5 | 295 | 4-25 | AT125D/145S |
| 250 | 65.5 | 409/439 | 172/187 | 509/552 | 197 | 250.5 | 357 | 4-29 | AT145D/160S |
| 300 | 76.5 | 438/550 | 187/215 | 597/622 | 224 | 301.6 | 407 | 4-29 | AT160D/190S |
| 350 | 76.5 | 550/600 | 215/240 | 653/688 | 267 | 333.3 | 467 | 4-30 | AT190D/210S |
| 400 | 86.5 | 550/633 | 215/262 | 720/787 | 309 | 389.6 | 515 | 4-30 | AT190D/240S |
| 450 | 105.6 | 600/633 | 240/262 | 772/858 | 328 | 440.51 | 565 | 4-30 | AT210D/240S |
| 500 | 131.8 | 633/730 | 262/330 | 867/1004 | 361 | 491.5 | 620 | 4-33 | AT240D/270S |
| 600 | 152 | 730/1700 | 330/- | 998/1220 | 459 | 592.5 | 725 | 4-36 | AT270D/AW25S |
| 700 | 163 | 1320/1970 | -/- | 1116/1282 | 520 | 695 | 840 | 4-36 | AW25/AW28S |
| 800 | 188 | 1430/2700 | -/- | 1330/1007 | 591 | 794.7 | 950 | 4-39 | AW28/AW35S |
