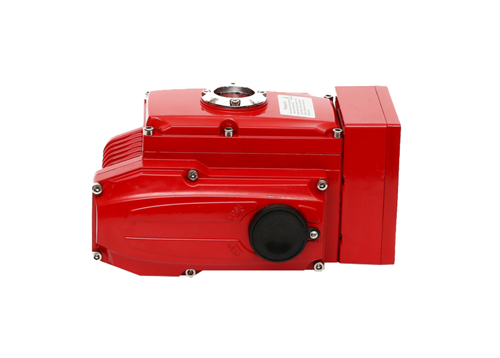

調節電動執行器ODL-100/ODL-200

2021-01-25 17:40:09

次

詳細介紹：

浙江歐德隆自控閥門有限公司是集工業自動化控制系統工程、制造、銷售、服務于一體專業研發生產：氣動、液動、電動三大驅動裝置及自控閥門配套產品。廣泛應用于石油、化工、輕工、電站、冶金、暖通、醫藥、消防、及水處理等各種管道裝置領域。公司電動執行器主要分“ODL”和“OHQ”兩個系列。ODL系列主要是開關型和調節型（不防爆）；OHQ系列主要分防爆型、調節型（防爆）、智能一體化。
  ODL系列-開關型
“ODL"系列電動執行器用于控制0°-270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱、輕工等行業中，它以380V/220V/110V交流電源或24V/110V直流電源為驅動電源（特殊電壓需要定制），以4-20mA電流信號或0-10DA電壓信號為控制信號，可使閥門運動到所需位置，實現共其自動化控制，大的輸出扭矩達4000N.M。
   性能特點
1.外殼—由于使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末涂層，耐腐蝕性強。
2.電機—采用鼠籠式電機，輸出扭距大，并且內置熱保護開關，進行溫度控制，可防止損壞電機。
3.手動結構—不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。
4.位置指示器—指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈(SLU)可供選擇。
5. 干燥器—用來控制溫度，防止執行器內部水分凝結，保持內部電器元件的干燥。
6.限位開關—由凸輪機構來控制，簡單的調整機構能準確并方便地設定位置。
7.扭距開關(除HQ-008外)—可提供過載保護，防止損壞電機。(出廠前以設定好，請用戶不要隨便更改設置)。
8.自鎖—有自鎖功能，防止反轉，轉動部分穩定可靠。
9.安裝—底部安裝尺寸符合ISO5211國際標準，驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。
10.接線端子—線路布置緊湊合理，接線端子直徑為2.5mm，壓力大，聯接牢固。
11.蝸輪—采用凹輪設計，與蝸桿的接觸面大，傳輸扭距大，平穩且耐磨，使用壽命長。
  性能參數

型號	可輸出扭矩極值	動作時間	輸出軸	電機功率	單相額定電流(220V 50HZ)	手輪轉	重量
型號	N·M	S	mm	W	A	N	Kg
ODL-003	30	30	11*11/Ф15	8	0.15	5	2.2
ODL-005	50	30	14*14/Ф20	10	0.25	10	3.6
ODL-008	80	30	14*14/Ф20	10	0.25	10	3.6
ODL-010	100	30/40	17*17/Ф20	15	0.35	7.5	4.6
ODL-015	150	30/40	17*17/Ф25	15	0.37	7.5	4.6
ODL-020	200	30	27*27/Ф42	45	0.3	48	13
ODL-030	300	30	27*27/Ф42	45	0.31	48	13.4
ODL-040	400	30	27*27/Ф42	60	0.33	48	13.8
ODL-060	600	30	27*27/Ф42	90	0.33	48	14
ODL-080	800	45	27*27/Ф42	180	0.47	48	14.3
ODL-100	1000	135	Max Ф65	180	0.47	130	60
ODL-160	1600	135	Max Ф65	180	0.85	130	60
ODL-200	2000	135	Max Ф65	180	0.85	130	60

標準參數

外殼	鋁合金外殼，防水級別：IP67, NEMA4 6
電機電源	110/220V AC, 1 Phase; 380/440V AC, 3 Phase; 50/60HZ, ±10%
控制電源	110/220V AC, 1 Phase; 50/60HZ, ±10%
電機	鼠籠式異步電動機
限位開關	2* 開（On）/關（Off）, SPDT, 250V AC, 10A
輔助限位開關	2* 開（On）/關（Off）, SPDT, 250V AC, 10A
行程	90° - 270± 10° ( 90°以上提前說明)	0° - 270°
失效保護/操作溫度	內置熱保護開: 120°C ± 5°C, 關: 97°C ± 15°C
指示器	連續的位置指示
手動操作	機械手柄（可選裝手輪）
自鎖裝置	渦輪、蝸桿機構提供自鎖
機械限位	2個外部調整
接線孔	M18 (2 個)
環境溫度	-20°C ~+70°C
潤滑	鋁基潤滑脂（EP型）
材料	鋼、鋁合金、鋁青銅、聚碳酸脂
環境濕度	高至90% RH	非凝結
抗震性能	X Y Z 10g, 0.2~34HZ, 30 分
外涂層	干粉，環氧聚酯
