什么是閘閥？電動閥門廠家告訴您閘閥的結構及工作原理是什么？

2020-07-16 09:45:02

次

很多閥門從業者，可能知道閘閥的概念、結構以及工作原理是什么樣的，但是也不乏一些計劃從事閥門業的人群對閥門的認識并不全面。今天，電動閥門廠家來給大家梳理梳理閘閥的定義，閘閥的結構和關閉與開啟時的工作原理，希望能為大家提供幫助。

閘閥其實是指啟閉類的閘板運動的方向垂直于介質流動方向的閥門，而且閘閥在管路中只能作全開和全關的切斷作用，不能調節和節流用。通常可以通過閥座和閘板接觸進行密封，對傳動裝置及閘閥的配備可轉化出多樣化的電動閘閥與氣動閘閥。

一、閘閥的結構

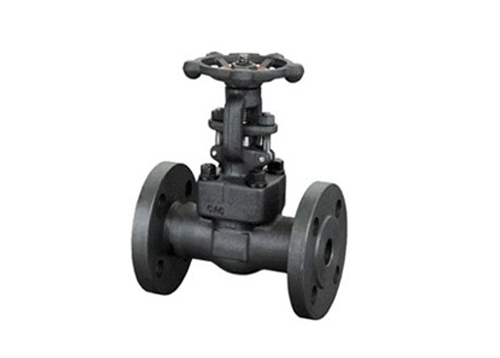

閘閥一般包括了閥體、閥座、閥桿、閘板、閥蓋及密封圈等幾個部分，正如上圖所示。根據閘閥的結構類型不同，分平板閘閥和刀型閘閥，而根據閘板的結構不同，又分為楔式與平行式兩種，楔式閘板又分單閘板、雙閘板及彈性閘板三種。

二、閘閥的工作原理

閘閥的閘板跟隨閥桿一起做直線運動的，通常稱為升降桿閘閥，也可稱為明桿閘閥。升降桿上一般會有梯形螺紋，通過閥門頂部的螺母與閥體上的導槽，把旋轉運動變成直線運動，即把操作轉矩變成操作推力。

大多數閘閥的關閉是采用強制密封方式關閉，也就是在閥門關閉過程中，要通過外力強行把閘板壓向閥座，來確保密封面的密封性。所謂密封面，是指可以依靠介質壓力來密封的意思，其中，又分為強制密封和自密封，自密封是依靠介質壓力將閘板的密封面壓向另一側的閥座以保證密封面的密封。
