解析套筒型閥芯開口形狀和流量特性

2020-01-29 13:45:41

次

　　為了獲得不同的閥門特性，閥芯結構設計有多種多樣，一般分直行程和角行程兩大類。單座型控制閥(Globe valve)一般都是頂部導向的直行程控制閥，采用較多的是柱塞型閥芯、套筒型閥芯，以及用于小流量的針形或圓柱銑槽閥芯，還有抗空化氣蝕的多級閥芯和特殊設計閥芯。角行程閥芯是通過旋轉運動來改變它與閥座間的流通面積。

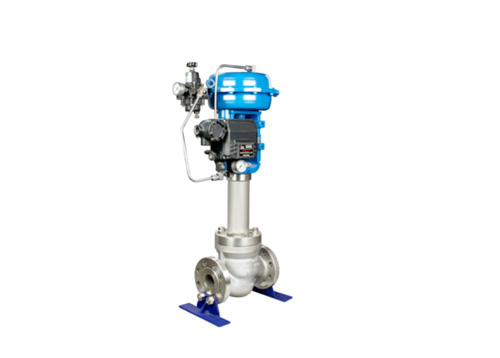

　　早期的控制閥主要是單座閥，柱塞型閥芯。為了克服單座控制閥柱塞型閥芯不平衡力大、較低的流通能力和高噪聲等問題，上世紀六十年代國外一些廠家開始研發不平衡力小、有較大流通能力、低噪聲和便于拆裝閥內件的套筒型控制閥。

　　與柱塞型閥芯相比，套筒型閥芯的緊密關閉切斷功能和泄漏等級要差一些。在工業應用中，套筒易磨損，更會關閉不嚴和使泄漏量增大，造成功能安全不足。此外，套筒閥內件結構和流路也比柱塞型閥復雜，部件數量多，檢維修內容多。密封件多也是套筒閥的一大特點，如Fisher 的ED 系列套筒閥的平衡閥芯就有5 個專用墊片，而抗擠壓密封件或彈簧加載密封環都屬易損件和檢修更換件，更換頻次高及專用墊片備件價格很高也使得維護成本增加。套筒閥的快捷拆卸設計則是應對套筒閥內件耐用性和經常檢修的問題。

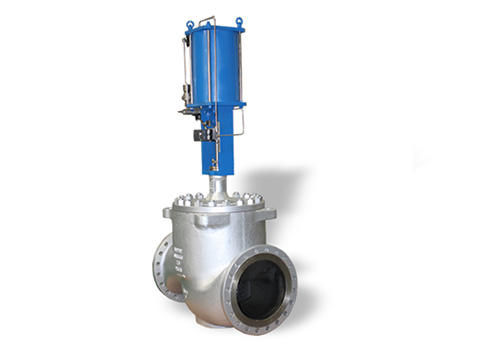

　　鉆孔式籠罩式閥芯專為高壓降的應用場合而設計，并消除氣蝕、噪音、腐蝕和震動這些常見問題。通過鉆孔的分布來實現流量特性。可控Cv由閥塞與閥籠之間的間隙以及密封面到閥籠底側孔的距離決定。
